Винтовые подъёмники и винты: какие данные нужны для заказа
Обновлено:
Для заказа винтового подъёмника или отдельного винта сначала определите границы изделия. Нужен механизм в сборе, винт с гайкой или деталь для замены в существующем узле? Затем опишите движение, нагрузку и место установки. Название и внешнее сходство не дают готовой спецификации: в запросе должны быть условия работы и требования к соединению с оборудованием.
Начните с задачи и состава поставки
Укажите, что требуется поднимать, перемещать или регулировать. Для замены приложите обозначение существующего механизма, его документацию и чертёж заменяемой детали. Отметьте, какие параметры нужно сохранить, а какие предполагается изменить. Фотографии полезны для обсуждения компоновки, но размеры и посадки передавайте по чертежу либо как данные, требующие проверки.
Разделите перечень на механизм, винт, гайку, привод и присоединительные элементы. Перечислите, что уже есть у заказчика. Не включайте двигатель, управление или защитные устройства в комплект по умолчанию: их наличие и ответственность за подбор нужно зафиксировать в предложении.
Какие данные передать для подбора
| Параметр | Данные для согласования |
|---|---|
| Задача и нагрузка | Передать: Что перемещается; заданное усилие или имеющиеся данные о нагрузке с единицами Подтвердить: Условия перемещения и удержания, распределение между точками |
| Ход | Передать: Требуемые крайние положения и перемещение между ними Подтвердить: Доступное пространство в обоих положениях |
| Ориентация | Передать: Схема установки и направление движения Подтвердить: Исполнение механизма и расположение присоединений |
| Режим | Передать: Время движения, паузы, число циклов и желаемая скорость Подтвердить: Допустимый режим выбранной модели |
| Точность | Передать: Требования к положению и повторяемости; допустимый люфт, если задан Подтвердить: Параметры исполнения и способ проверки |
| Среда | Передать: Температура, пыль, влага и другие условия эксплуатации Подтвердить: Требования к защите, смазке и обслуживанию |
| Геометрия детали | Передать: Чертёж винта и гайки: резьба, длина, концы, посадки и материал, если определён Подтвердить: Какие сведения ещё нужно уточнить |
| Компоновка | Передать: Крепления, направляющие, привод и число точек перемещения на схеме Подтвердить: Границы поставки и взаимодействие частей системы |
Не заменяйте отсутствующие значения цифрами из похожего каталожного изделия. В запросе можно написать «требует определения» и приложить имеющуюся схему. Для готового механизма попросите проверить условия применения именно выбранной модели; для отдельного винта — согласовать чертёж и его сопряжение с остальным узлом.
Что проверить в документации производителя
В материалах ZIMM для серии ZE выбор винтового исполнения связан с режимом работы, скоростью, точностью, перемещением или удержанием нагрузки и обслуживанием. Поэтому вопрос «какая грузоподъёмность?» полезно дополнить описанием полного рабочего цикла. Ограничения и комплектность предложения сверяйте с документацией предлагаемого изделия, а не с общим названием механизма.
Отдельно спросите о поведении при остановке и отключении питания. В техническом FAQ ZIMM самоторможение трапецеидальной передачи зависит от исполнения и условий; шарико-винтовая передача не является самотормозящейся. Возможное самоторможение не заменяет систему удержания и безопасности установки. Из этого нельзя делать общее обещание «любой винтовой подъёмник держит нагрузку без тормозов».
Пример запроса на расчёт предложения
Нужен винтовой механизм для перемещения узла оборудования. Прилагаю схему установки и имеющуюся документацию. В таблице указаны нагрузка, ход, ориентация, время движения и паузы, условия среды и требования к положению. Отдельно отмечены предварительные данные. Прошу уточнить подходящее исполнение, недостающие сведения, состав поставки, условия удержания при остановке и требования к монтажу и обслуживанию. Для отдельного винта прошу согласовать приложенный чертёж и сопряжения.
Это образец запроса, а не выполненный проект или расчёт безопасности. Добавьте количество изделий и версию приложений. В ответе попросите разделить согласованные параметры, требующие уточнения условия и исключённые из предложения компоненты.
Частые вопросы
Достаточно ли назвать нагрузку и ход?
Для предметного обсуждения нужны также компоновка, рабочий цикл, среда, требования к положению и состав системы. Передайте известные параметры, а недостающие обозначьте вопросами к изготовителю выбранного изделия.
Можно ли повторить винт по фотографии?
Фотография не заменяет размеры, резьбу, посадки и требования к материалу. Приложите чертёж или перечень сведений, которые нужно определить перед согласованием изготовления.
Когда нужно обсуждать несколько подъёмников вместе?
Если одна конструкция имеет несколько точек перемещения, покажите их расположение и требования к совместному движению. Не заказывайте каждую точку изолированно от общей схемы и распределения нагрузки.
Что должно быть в итоговом предложении?
Обозначение исполнения или согласованный чертёж, комплект компонентов, условия применения, документация и границы ответственности. Стоимость и срок относятся к этому согласованному составу; статья не задаёт универсальные значения.
Для обсуждения конкретного изделия используйте раздел винтовых подъёмников и винтов. Передать подготовленное задание и уточнить порядок согласования можно через контакты компании.
Похожие статьи
Закладные металлические детали: узлы, которые нельзя исправить «потом»
Винтовые подъемники: надежные механизмы для управления конструкциями и грузами
Винтоподъемники обеспечивают точное и надежное перемещение грузов и механизмов в различных сферах.

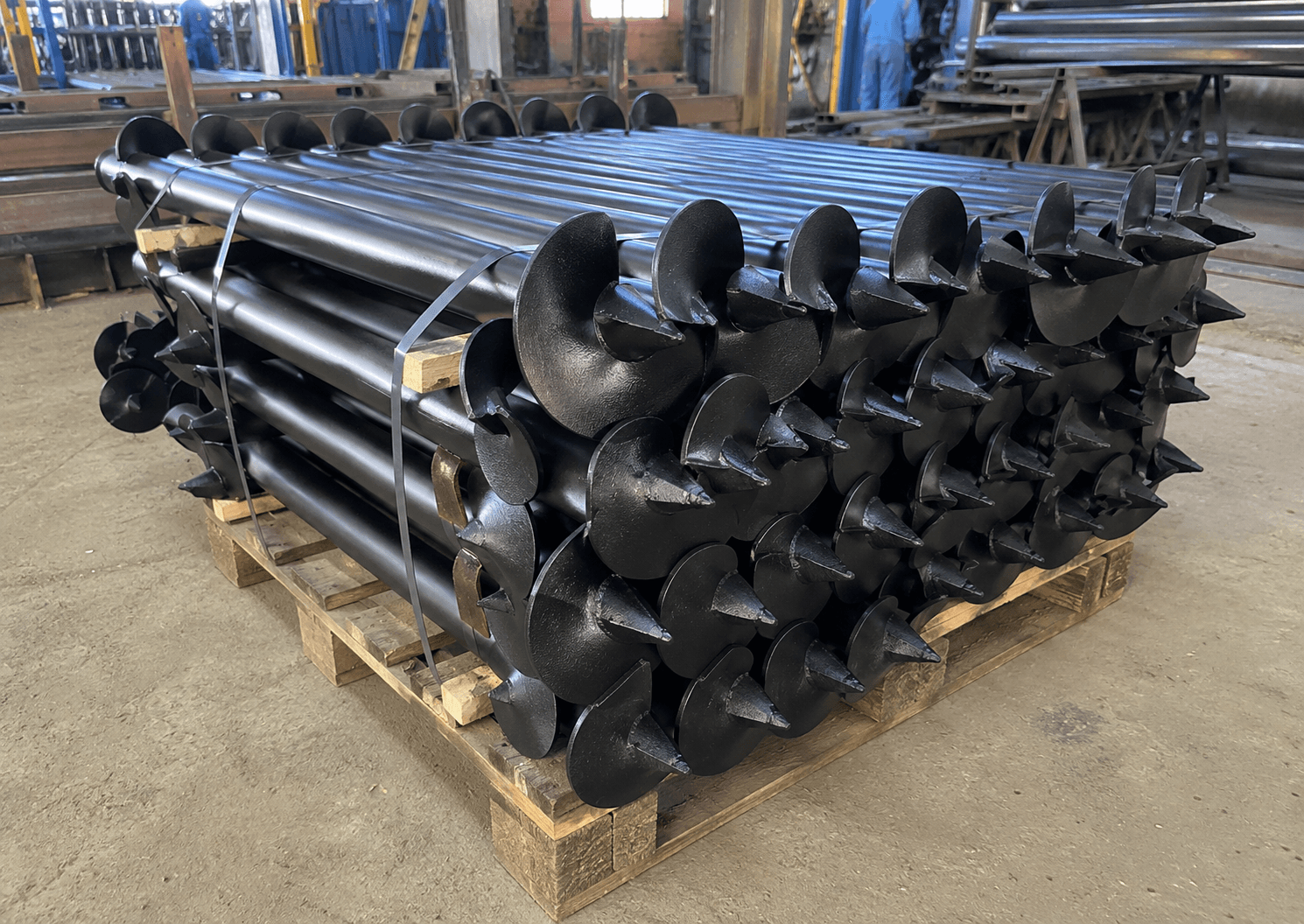

Винтовые сваи: виды, диаметры и выбор под грунт в Санкт-Петербурге
