Быстровозводимые ангары

Каркас и принцип работы ангара

В быстровозводимых ангарах применяются три типовых схемы каркаса: рамная (сварные или болтовые портальные рамы из двутавра переменного сечения), фермовая (решётчатые фермы по колоннам, обычно при пролётах 18–36 м) и арочная (гнутый профиль, шаг рёбер 1–1,5 м, для пролётов до 24 м). Выбор схемы определяет габариты, шаг колонн и набор возможных подвесов внутри.

Каркас несёт всю нагрузку — собственный вес ограждения, снег на кровле, ветер на стенах, технологические подвески внутри. Шаг рам или ферм подбирается под расчётную нагрузку. На объектах в Ленинградской области при высоком снеговом районе шаг 6 м обычно нецелесообразен — сечение прогонов и связей перегружается. Практичнее идти шагом 4,5–5 м и сохранять стандартный профиль. Та же логика касается ветровых районов: высокий ангар (более 9 м по карнизу) на открытой площадке требует усиления стоек и торцевых фахверков, иначе при первом сильном ветре пойдут деформации обшивки.

Все узлы — болтовые, заводского изготовления. На монтаж приходит маркированный комплект с КМД, и сборка идёт по узловым картам, без подгонки на месте. Это и даёт скорость: при пролёте 18 м и длине 36 м каркас встаёт за 7–10 рабочих дней при двух кранах.

Типы ангаров и чем они отличаются

Тёплый ангар закрывается сэндвич-панелями с утеплителем — минеральная вата или PIR. Толщина панели подбирается по теплотехническому расчёту: для среднего по Ленинградской области зимнего режима +10…+15 °C внутри хватает 100 мм минваты в стене и 150 мм в кровле. PIR при той же толщине даёт лучшее сопротивление теплопередаче, но дороже и требует аккуратного обращения с примыканиями.

Холодный ангар собирают на каркасе с обшивкой профнастилом по прогонам. Ставят под технику, неотапливаемые склады стройматериалов, площадки сезонного хранения. Дешевле тёплого в 1,8–2,2 раза по м², но не подходит под товары с требованиями по температуре и влажности.

• арочный ангар — гнутый профиль, без внутренних колонн, монтаж быстрый, но ограничен по типу кровельных нагрузок и подвесному оборудованию;
• прямостенный — классические колонны и фермы, удобен под кран-балку и стеллажное хранение в полную высоту;
• ПВХ-тентовый — каркас плюс мембрана, для временных и сезонных задач, ресурс полотна 7–12 лет;
• комбинированный — например, тёплый административный блок плюс холодная складская зона под одной кровлей.

Выбор типа упирается не в стоимость м², а в задачу: что внутри хранится или производится, какой регламент температуры, какие подвесы и нагрузки на пол.

Как выбрать ангар под проект

Расчёт ангара начинается не с габаритов, а с технологии. Сначала фиксируется, что будет внутри: стеллажи в 5 ярусов, погрузчик с мачтой 6 м, ремонтная канава, кран-балка на 5 тонн, посевная техника на хранение. От этого считается полезная высота, шаг колонн, тип пола и нагрузки на каркас.

• полезная высота — измеряется до низа несущих конструкций, а не до конька; занижение на 30–50 см на стадии заказа приводит к тому, что техника не проходит под фермой;
• ширина пролёта — берётся с запасом 10–15 % на проезд и манёвр погрузчика, иначе колонны мешают логистике;
• ворота — секционные удобнее распашных, но требуют запаса по высоте перемычки; на холодных объектах ставят с подогревом порога;
• пол — бетонный с упрочнённым топпингом под склады с погрузчиком, чистый бетон под лёгкое хранение, асфальтобетон под сезонные площадки;
• освещение и инженерия — закладываются в каркас на стадии КМ, прокидывать кабельные лотки и трубы постфактум по готовому контуру дороже на 25–40 %.

Типичная ошибка заказчиков — экономия на запасе по нагрузке. Через два сезона хочется добавить подвесной конвейер или кран-балку, а каркас под это не считался. Лучше заложить резерв 15–20 % сразу, чем усиливать действующий ангар.

Монтаж и эксплуатация

Перед каркасом нужен готовый фундамент. Под ангары применяют столбчатый монолитный, ленточный с распределительной балкой и свайно-винтовой. Тип выбирается по грунтам и нагрузке: пучинистые грунты в Ленинградской области чаще всего идут под винтовые сваи с обвязкой, плотные песчаные — под столбы.

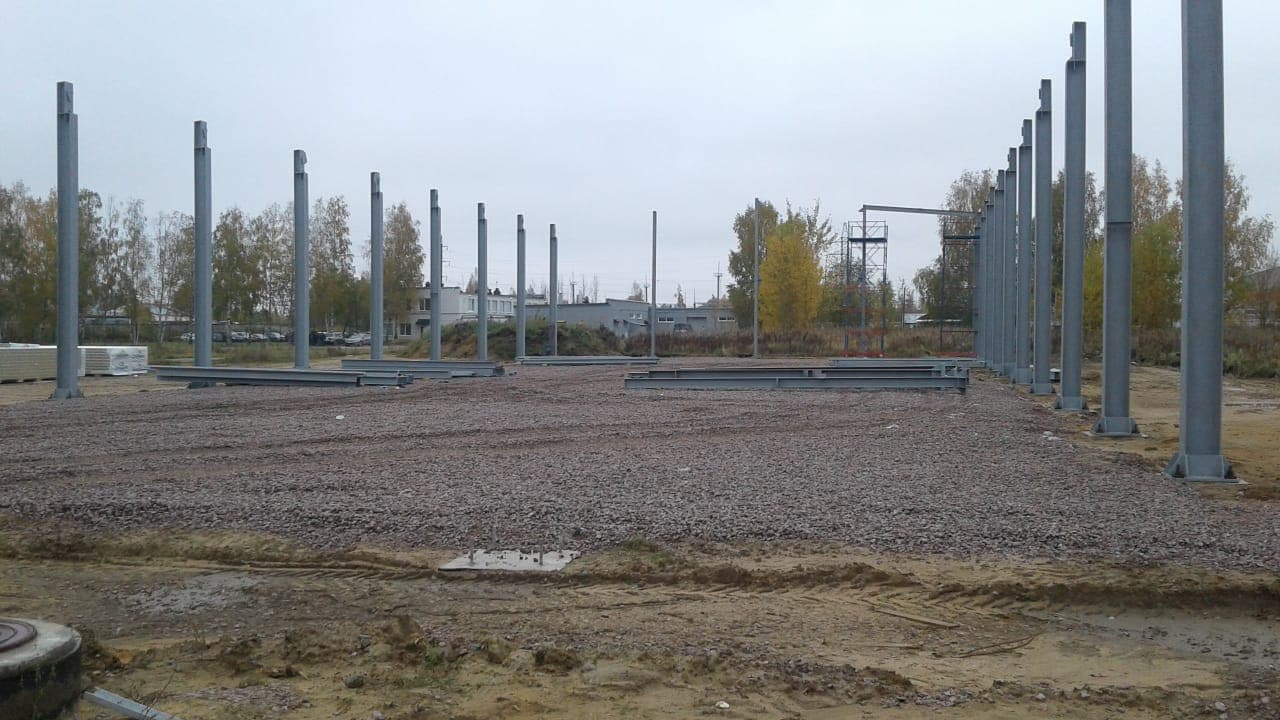

Монтаж каркаса собирается секциями на земле, затем поднимается автокраном и стыкуется болтами по проектным узлам. Контролируются вертикальность колонн (отклонение не более 1/500 высоты), затяжка болтовых соединений динамометрическим ключом и качество монтажных швов сэндвич-панелей — особенно в углах и примыканиях к воротам, где обычно идут потери тепла и протечки.

В эксплуатации ангар требует немногого, но регулярно:

• ежегодно — визуальный осмотр кровли после зимы, очистка от наледи у водостоков;
• раз в 2–3 года — ревизия болтовых соединений в узлах, протяжка по моменту;
• при первых очагах коррозии на каркасе — зачистка и подкраска, не затягивая до сквозного поражения металла;
• при изменении технологии (новое оборудование, подвесы) — пересчёт нагрузок до монтажа, а не после.

Ресурс корректно собранного и обслуживаемого ангара — 30–50 лет без капитального ремонта каркаса.

Производство, контроль качества и доставка

Изготовление каркаса идёт на собственной площадке ЗМК Континенталь по чертежам КМ и КМД. На входе металлопрокат проходит контроль по сертификатам качества, далее — раскрой, сверловка, сварка узлов на кондукторах, антикоррозийная обработка. Готовые элементы маркируются и комплектуются по узлам — это критично для скорости монтажа: бригаде на объекте не нужно сортировать металл, всё идёт по чертежу узла.

Контрольные операции — геометрия рам и ферм после сварки, толщина антикоррозийного покрытия, момент затяжки на тестовых соединениях. Документы по партии — сертификаты на металл, паспорта на изделия, исполнительная схема.

• отгрузка — секциями на длинномерах или сборочными комплектами, в зависимости от удалённости объекта;
• доставка по Ленинградской области — собственным транспортом ЗМК Континенталь;
• по остальным регионам РФ — через транспортные компании, с упаковкой и креплением для длительной перевозки;
• при необходимости — выезд бригады на шеф-монтаж или работа под ключ с фундаментом, каркасом, ограждением и инженерией.

По всему проекту — от расчёта каркаса до приёмки на площадке — работает один технический специалист от производителя. Это снимает потери на пересогласованиях между этапами и сокращает срок выпуска КМД на 15–20 %.
