Лестницы для промышленных площадок

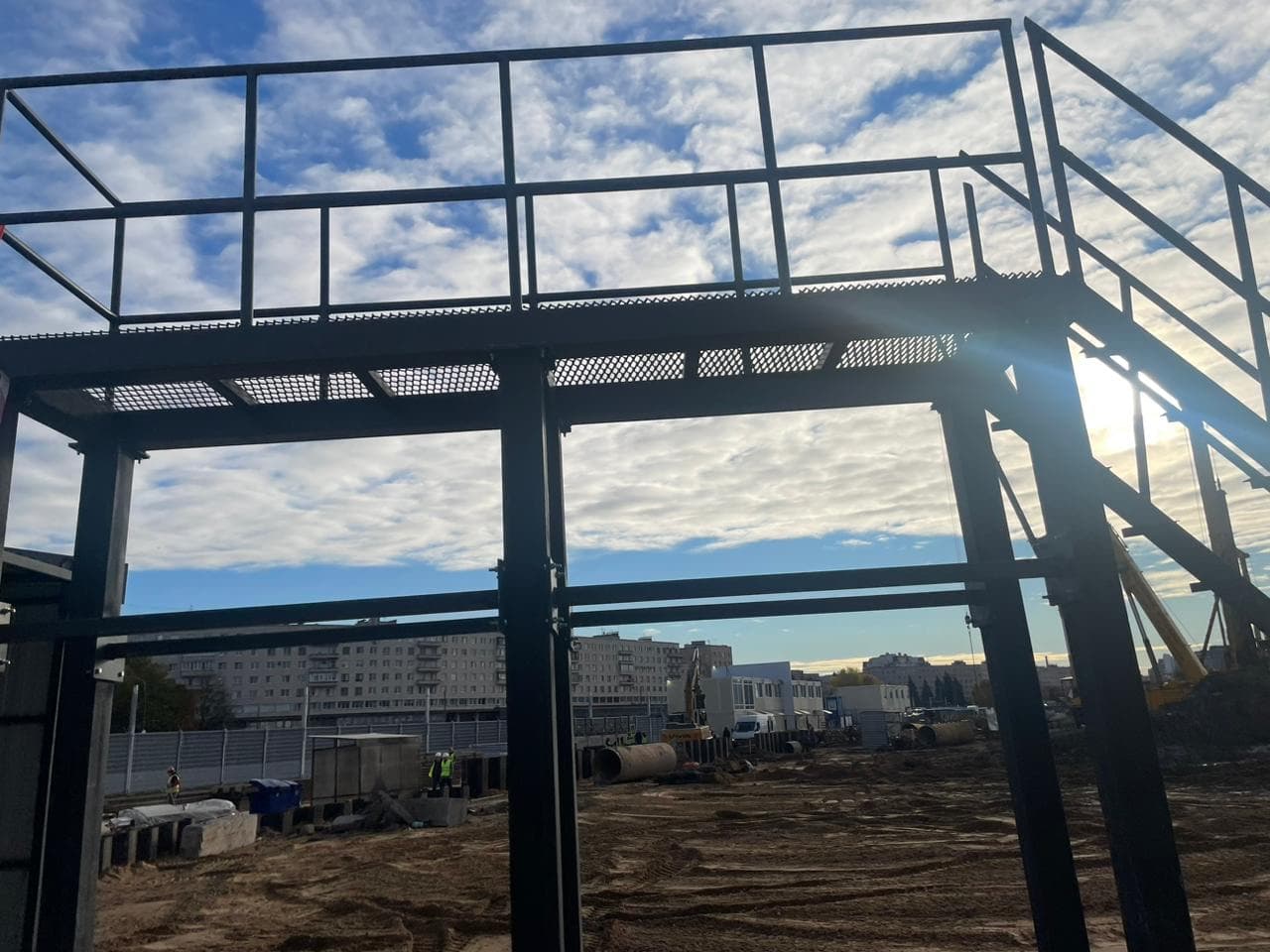

Конструкция марша, площадки и ограждения

Марш собирают из двух косоуров, между которыми заводят ступени. Переходная площадка опирается на балочную раму и служит узлом стыковки двух маршей или выходом на отметку обслуживания. Ограждение с поручнем идёт по маршу и по периметру площадки. ГОСТ 23120-2016 распространяется на такие конструкции в производственных зданиях и сооружениях, эксплуатируемых при температуре от минус 60 до плюс 100 °С, и задаёт углы наклона 45° и 60°.

Практический момент, который выясняется уже на площадке: жёсткость лестницы задаёт не сечение косоура, а узел крепления верхней площадки. Если площадку сажают на закладную деталь, толщины и вылета которой не хватает, марш начинает «играть» при проходе — конструкция по расчёту проходит, а по ощущениям персонала нет. Поэтому опорные узлы согласовывают с несущим каркасом заранее, а не подгоняют по месту при монтаже.

Ограждения по маршу и площадке в Санкт-Петербурге чаще заказывают с промежуточным горизонтальным элементом и бортовой полосой — она удерживает уроненный инструмент от падения на нижний ярус.

Типы промышленных лестниц и чем они отличаются

Маршевые лестницы с углом 45° — основной вариант для путей, по которым ходят каждую смену. Проход комфортный, можно нести инструмент, но марш занимает много места в плане. Угол 60° берут, когда заложение ограничено стеной, оборудованием или проездом: подъём становится круче, спуск выполняется уже вполоборота.

Отдельная группа — вертикальные лестницы и стремянки для редких подъёмов на кровлю, к площадкам осмотра, на резервуары. Их ставят там, где регулярного обслуживания нет, а маршевую конструкцию физически некуда вписать.

• одномаршевые — подъём на одну отметку без промежуточной площадки;
• двух- и трёхмаршевые — с переходными площадками, при большой высоте подъёма;
• лестницы с проходной площадкой — над трубопроводом, конвейером или технологическим проездом;
• лестницы технологического оборудования — часть обвязки агрегата, требования отличаются.

При выборе исполнения смотрят не только на высоту подъёма, но и на то, кто и с чем поднимается: маршрут оператора с пробоотборником и маршрут ремонтной бригады с такелажем — это разные конструкции.

Как подобрать лестницу под проект

Разговор с заказчиком начинается с трёх цифр: отметка площадки, свободная длина в плане и нормативная нагрузка. ГОСТ 23120-2016 оперирует значениями 200, 300 и 400 кгс/м² — их выбирают исходя из режима эксплуатации, а не «с запасом на всякий случай»: лишняя металлоёмкость удорожает конструкцию и усложняет монтаж.

Дальше уточняют среду. В цехах с влажной уборкой и на наружных установках просечно-вытяжной лист выигрывает у рифлёного: вода и мелкий мусор уходят вниз, а не собираются на ступени. Для открытых площадок и агрессивных сред берут горячее цинкование, для отапливаемых помещений хватает системы грунт-эмаль.

Типичные ошибки при подборе: заказ лестницы без привязки к отметке чистого пола (после стяжки нижняя ступень уходит на 30–50 мм), игнорирование габарита прохода над площадкой и заказ марша целиком там, где в проём его не занести. Эти вещи проверяют по разрезам до запуска в производство.

Изготовление, защита от коррозии и монтаж

Работаем по чертежам КМД заказчика, а при их отсутствии разрабатываем деталировку по КМ и контрольным замерам. Замер на объекте важнее, чем кажется: отметки по проекту и фактические отметки после бетонных работ расходятся почти всегда, и лучше поймать это до раскроя металла.

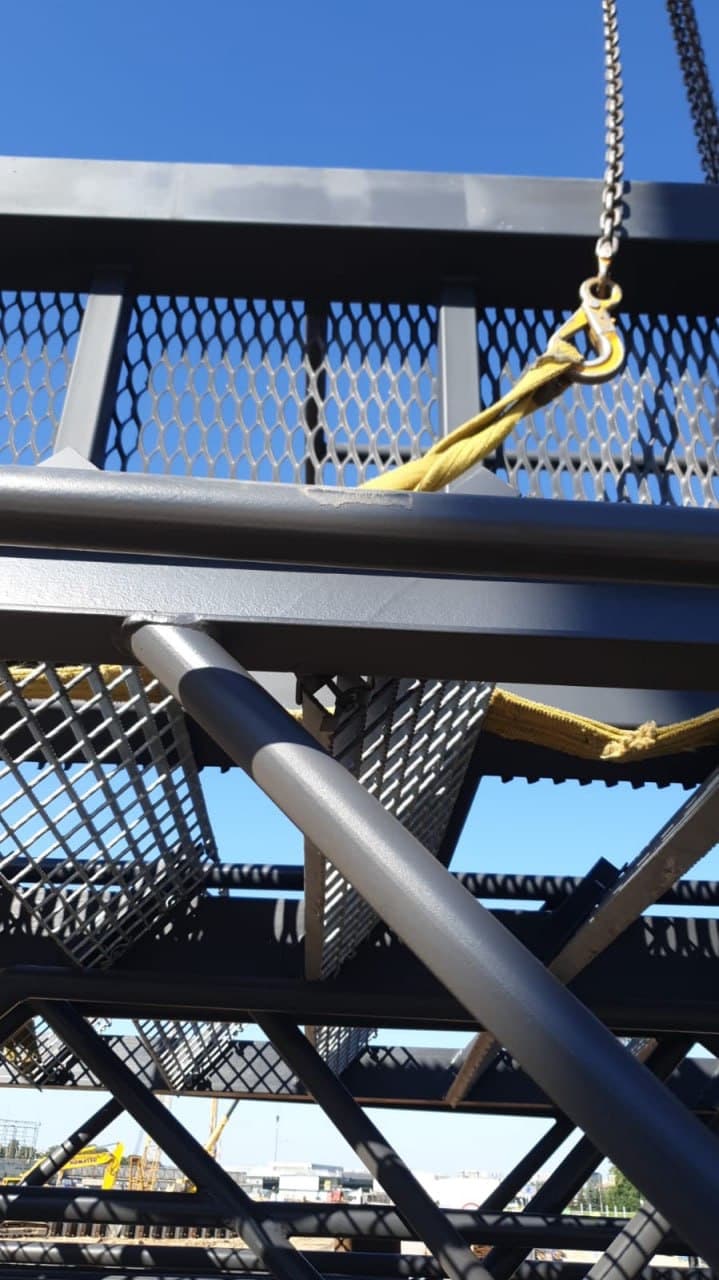

Марши и площадки собирают в цехе, контрольную сборку крупных узлов делают до отправки на покрытие. Цинкование накладывает свои ограничения — закрытые полости нужно раскрывать технологическими отверстиями, иначе изделие не примут на линию. Отверстия закладывают на стадии деталировки.

При приёмке смотрят три вещи: одинаковый шаг подступёнка по всему маршу, отсутствие уклона площадки в сторону ограждения и плотность прилегания опорных пластин к закладным. Зазор под пластиной, забитый прокладками, — источник расшатывания узла через два-три сезона.

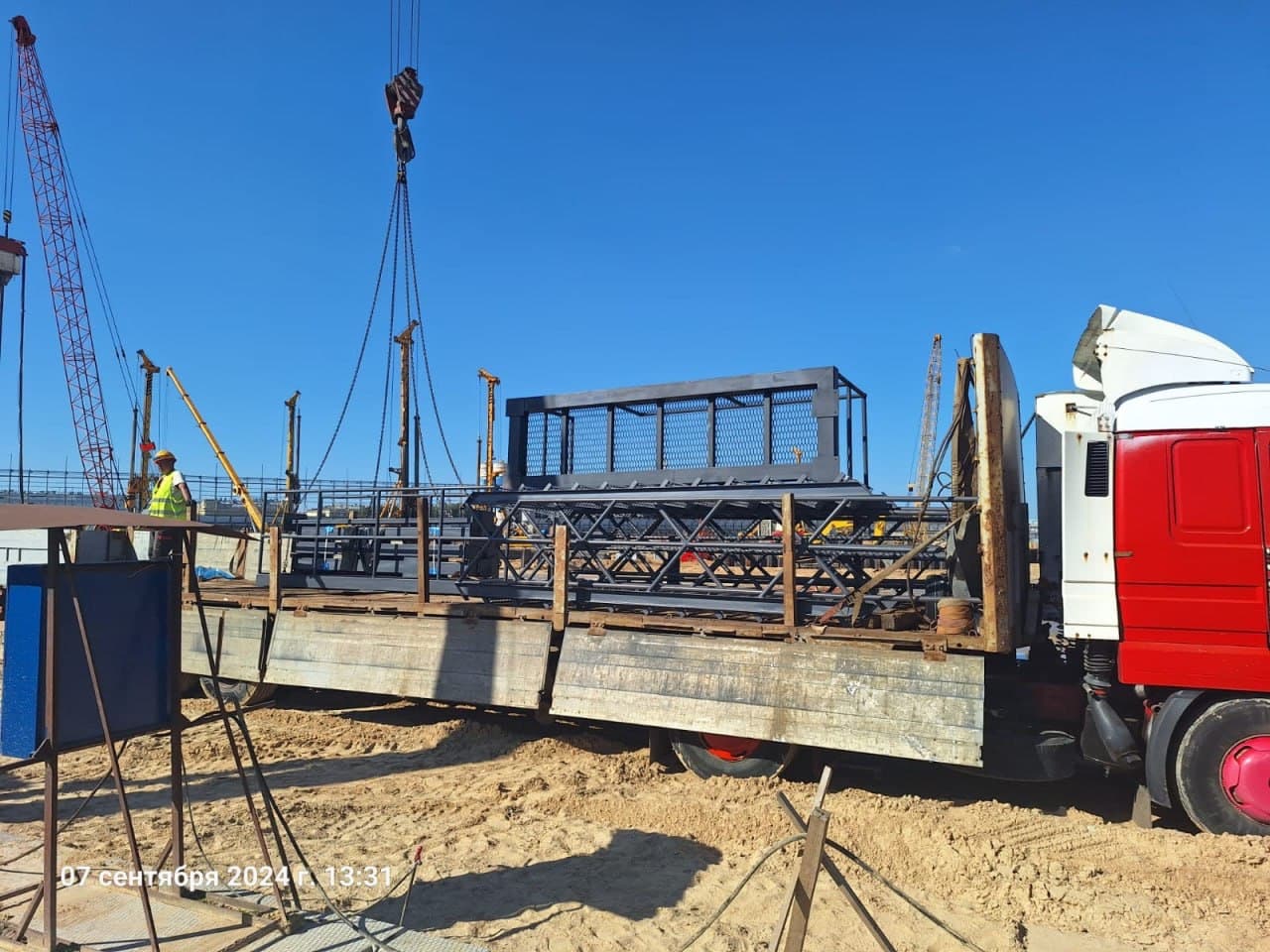

Готовые секции отгружаем в Санкт-Петербург и по Ленинградской области, длинные марши делим на блоки с монтажными стыками.
