Металлические фермы 9 м
Подберём исполнение и рассчитаем стоимость под вашу задачу.
Артикул: 98327
35 000 ₽/ шт
Нужна стоимость под ваши размеры и задачу?
Уточним комплектацию, изготовление, доставку и монтаж.
Передайте параметры проекта для расчёта стоимости заказа.
Металлические фермы 9 м изготавливаем под конкретный проект: подбираем сечение поясов и тип решётки под пролёт, снеговые и ветровые нагрузки. Ставим под навесы, козырьки, гаражи, склады, павильоны и лёгкие производственные здания. Поставляем цельными или секционными, везём в Санкт-Петербург и по Ленинградской области. Расчёт и КМД — от ЗМК Континенталь.
35 000 ₽/ шт
Нужна стоимость под ваши размеры и задачу?
Уточним комплектацию, изготовление, доставку и монтаж.
Передайте параметры проекта для расчёта стоимости заказа.
Описание
Какие данные нужны для расчёта металлических ферм
- Пролёт, количество ферм, шаг установки и схема опирания.
- Назначение здания, место строительства и нагрузки по проекту.
- Чертежи КМ/КМД или эскиз; требования к покрытию, доставке и монтажу.
Цена на странице относится к указанной единице измерения. Итоговую стоимость, комплектацию, сроки, доставку, монтаж и условия гарантии согласуем для вашего заказа.
Если чертежей нет, опишите задачу и размеры в запросе стоимости — остальные параметры уточним при расчёте.
Наша компания предлагает полный комплекс услуг по изготовлению и монтажу качественных металлоконструкций для вашего проекта:
- Проектирование и расчет конструкции специалистами высокого класса.
- Изготовление изделий согласно стандартам ГОСТ с использованием современного оборудования.
- Предоставление подробной сметы и консультации по выбору оптимального варианта исполнения.
- Выполнение работ по металлообработке, включая резку, гибку, сверловку и сборку компонентов.
- Обеспечение антикоррозионной защиты и финишного покрытия изделий.
- Доставка готовой продукции на объект и профессиональный монтаж конструкций нашими опытными бригадами.
Этапы изготовления металлоизделий
1
Коммерческое предложение
На ваш запрос выставляем коммерческое предложение. Если чертежей нет, можем сделать предварительный расчёт стоимости.
2
Договор и счёт
Согласовав все условия, подписываем договор и выставляем счёт для оплаты.
3
Производство
Вносите предоплату. Завозим металл на производство. Изготавливаем заготовки: режем в размер профили, листы, сверлим, гнем, вальцуем, точим и тд. Этап сборок: сварим между собой детали и производим сборку механических узлов. Зачистка, обезжиривание, покраска. Осмотр готовых изделий на производстве. Окончательная оплата за изделия из металла.
4
Доставка заказа на объект или терминал транспортной компании.
Складываем, стягиваем элементы в пачки. Лёгкие элементы, прокладываем рейками и брусками тяжелые элементы. Грузим, отвозим куда нужно. Подбираем машины по размеру и весу конструкции, по необходимости используем тралы.
1
Коммерческое предложение
На ваш запрос выставляем коммерческое предложение. Если чертежей нет, можем сделать предварительный расчёт стоимости.
2
Договор и счёт
Согласовав все условия, подписываем договор и выставляем счёт для оплаты.
3
Производство
Вносите предоплату. Завозим металл на производство. Изготавливаем заготовки: режем в размер профили, листы, сверлим, гнем, вальцуем, точим и тд. Этап сборок: сварим между собой детали и производим сборку механических узлов. Зачистка, обезжиривание, покраска. Осмотр готовых изделий на производстве. Окончательная оплата за изделия из металла.
4
Доставка заказа на объект или терминал транспортной компании.
Складываем, стягиваем элементы в пачки. Лёгкие элементы, прокладываем рейками и брусками тяжелые элементы. Грузим, отвозим куда нужно. Подбираем машины по размеру и весу конструкции, по необходимости используем тралы.
Особенности зданий из металлоконструкций
Высокая прочность и долговечность
Расчётные нагрузки, материал и требования к эксплуатации каркаса определяются проектом.
Быстрота строительства
Срок и последовательность монтажа определяются проектом и графиком конкретного заказа.
Экономия на фундаментах
Легкость металлоконструкций снижает нагрузку на основание, позволяя применять менее массивные фундаменты.
Возможность свободной планировки
Отсутствие несущих стен внутри помещения открывает простор для дизайна и функционального зонирования пространства.
Экологическая чистота
Происхождение и характеристики материала уточняют по документам поставки; порядок обращения с конструкцией после эксплуатации зависит от проекта.
Простота модернизации и расширения
Модульная конструкция позволяет легко добавлять новые секции или изменять внутреннее пространство.
Заказать консультацию
Мы поможем вам выбрать подходящий товар и предоставим все необходимые консультации.
Примеры выполненных работ
Реализованные проекты по строительству и производству металлоконструкций
Посмотрите на наше производство
Преимущества работы с нами
Мы построили сервис на профессионализме и качестве
Технические требования
Материалы, характеристики и комплектность фиксируются в проекте и спецификации
Работа по проекту
Изготавливаем конструкции по согласованным чертежам и техническому заданию
Собственное производство
Состав проектирования, изготовления и монтажа согласуем для вашего заказа
Доставка по Санкт-Петербургу и Ленинградской области
Возим по Санкт-Петербургу и Ленинградской области. При необходимости организуем отгрузку и в другие регионы России.
Конструкция фермы 9 м
Как устроена ферма 9 м и почему она экономичнее балки
Ферма перекрывает пролёт не сплошным сечением, а системой поясов и решётки. Верхний пояс работает на сжатие, нижний — на растяжение, раскосы и стойки передают усилия в узлы. Металл стоит там, где он реально нужен, поэтому на 9 метрах расход стали заметно ниже, чем у прокатной балки той же несущей способности. Ниже и собственный вес — меньше нагрузка на колонны и фундамент.
Высоту фермы в середине пролёта обычно назначают в пределах 1/8–1/12 длины; для 9 м это ориентировочно 0,75–1,1 м. Уменьшишь высоту ради архитектуры — вырастут усилия в поясах, придётся утолщать сечение. Этот компромисс проговариваем с заказчиком в Санкт-Петербурге ещё до расчёта, чтобы потом не переделывать чертежи КМ.
Материалы, решётка и узлы
Материалы, тип решётки и узловые соединения
Пояса и решётку набираем из профильной трубы, уголка, швеллера или двутавра. Профильная труба даёт закрытый профиль и аккуратный вид под покраску, парные уголки удобны в узлах на фасонках, двутавр берём под тяжёлые пояса. Тип решётки — треугольная, раскосная, арочная или полигональная — выбираем под геометрию кровли и характер нагрузок, а не по привычке цеха.
Узлы варим по кондуктору: так держится соосность поясов и углы примыкания раскосов, и ферма не ведёт при сборке. На секционных фермах стыки делаем болтовыми на монтажных накладках или сварными — по проекту и условиям площадки. Под подвесное оборудование узловую передачу нагрузки считаем заранее, иначе локально перегрузим пояс.
Опирание, монтаж и защита
Опирание, монтаж и защита от коррозии
Схему опирания проговариваем до изготовления: на стальные колонны через опорный столик, на стену — через закладную деталь или распределительную подушку. При опирании на кирпичную кладку под опорный узел ставим распределительный элемент, иначе получим местное смятие кладки. Толщину закладных и анкеровку согласуем с разделом КМ/КМД, чтобы монтажник не подгонял узел по месту.

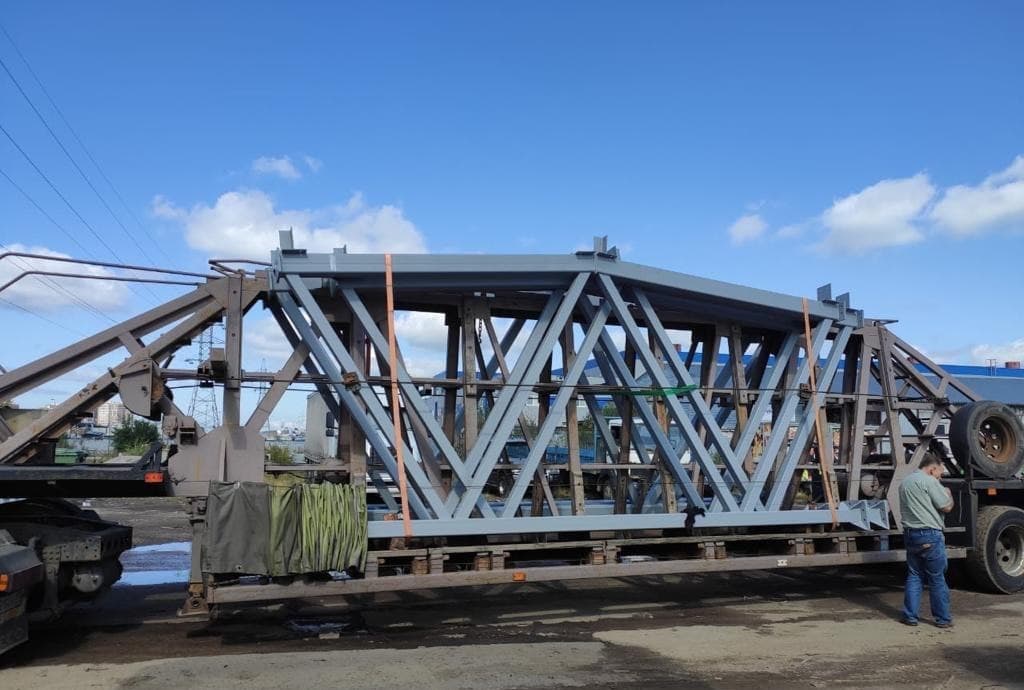

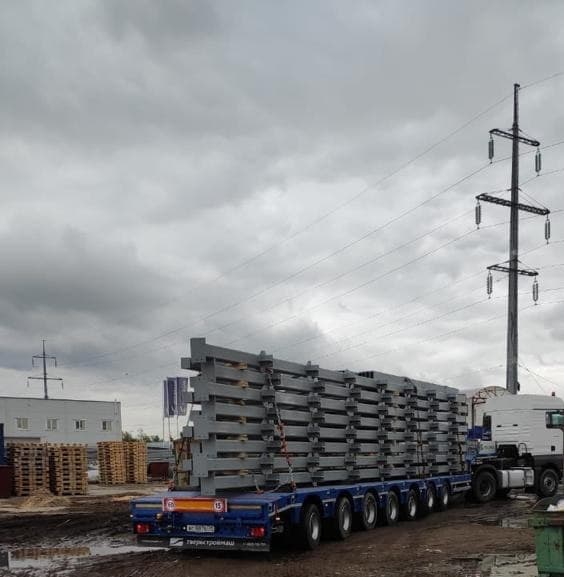

Металл защищаем по проекту: грунтовка под навес во дворе, порошковая окраска для видовых конструкций, горячее цинкование там, где влажно или агрессивная среда. Отгружаем фермы цельными или секциями под габарит транспорта; 9 м проходит стандартным бортом без спецразрешений, поэтому доставка по Ленинградской области обходится дешевле, чем у крупногабаритных ферм.
