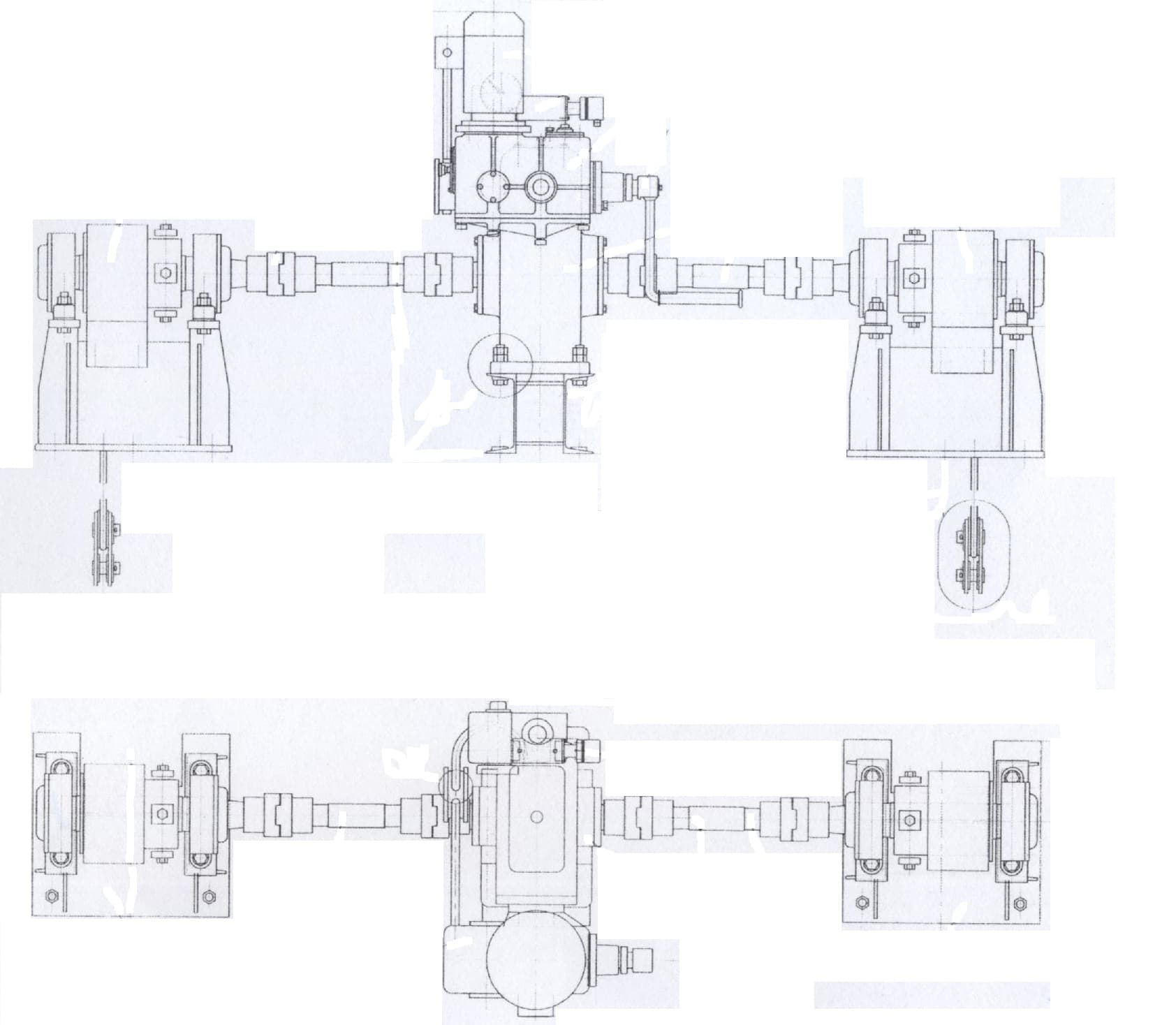

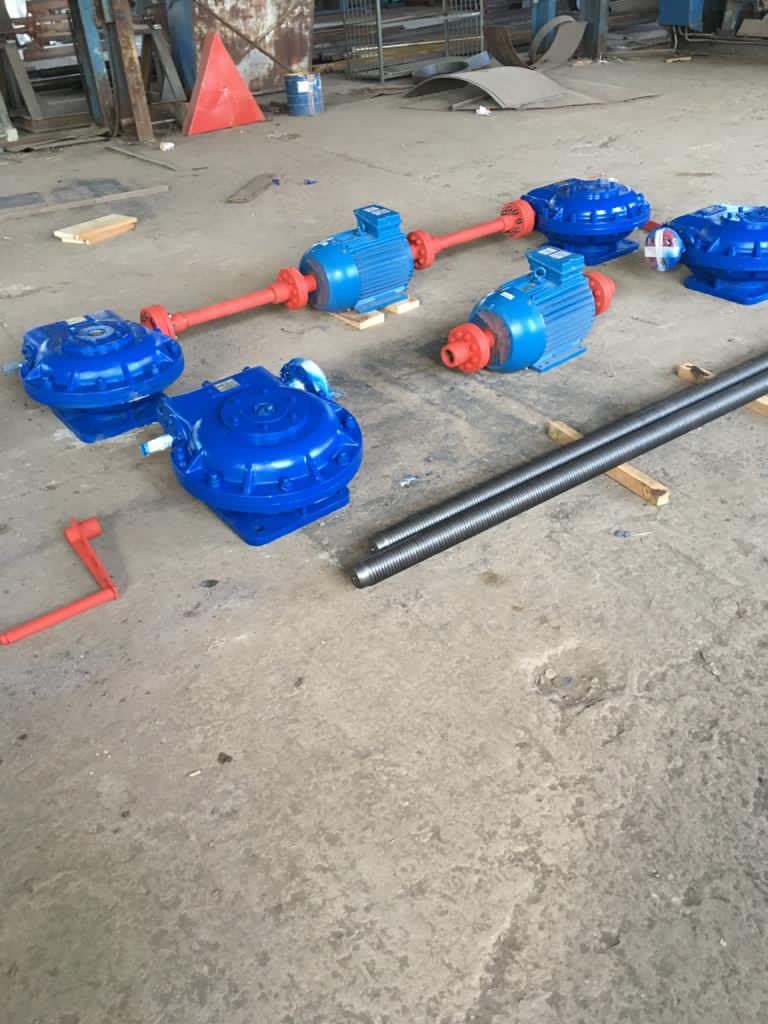

Канатный подъемник с электроприводом ЭК-78 2х5
Подберём исполнение и рассчитаем стоимость под вашу задачу.
Артикул: 98605
1 920 000 ₽/ шт
Нужна стоимость под ваши размеры и задачу?
Уточним комплектацию, изготовление, доставку и монтаж.
Передайте параметры проекта для расчёта стоимости заказа.
Надёжный канатный поднимник с электроприводом для строительных и монтажных работ. Модель ЭК-78 предназначена для подъёма грузов на строительных площадках, складах и промышленных объектах. Производство и доставка в Санкт-Петербург от компании ЗМК Континенталь.
1 920 000 ₽/ шт
Нужна стоимость под ваши размеры и задачу?
Уточним комплектацию, изготовление, доставку и монтаж.
Передайте параметры проекта для расчёта стоимости заказа.
Описание
Наша компания предлагает полный комплекс услуг по изготовлению и монтажу качественных металлоконструкций для вашего проекта:
- Проектирование и расчет конструкции специалистами высокого класса.
- Изготовление изделий согласно стандартам ГОСТ с использованием современного оборудования.
- Предоставление подробной сметы и консультации по выбору оптимального варианта исполнения.
- Выполнение работ по металлообработке, включая резку, гибку, сверловку и сборку компонентов.
- Обеспечение антикоррозионной защиты и финишного покрытия изделий.
- Доставка готовой продукции на объект и профессиональный монтаж конструкций нашими опытными бригадами.
Этапы изготовления металлоизделий
1
Коммерческое предложение
На ваш запрос выставляем коммерческое предложение. Если чертежей нет, можем сделать предварительный расчёт стоимости.
2
Договор и счёт
Согласовав все условия, подписываем договор и выставляем счёт для оплаты.
3
Производство
Вносите предоплату. Завозим металл на производство. Изготавливаем заготовки: режем в размер профили, листы, сверлим, гнем, вальцуем, точим и тд. Этап сборок: сварим между собой детали и производим сборку механических узлов. Зачистка, обезжиривание, покраска. Осмотр готовых изделий на производстве. Окончательная оплата за изделия из металла.
4
Доставка заказа на объект или терминал транспортной компании.
Складываем, стягиваем элементы в пачки. Лёгкие элементы, прокладываем рейками и брусками тяжелые элементы. Грузим, отвозим куда нужно. Подбираем машины по размеру и весу конструкции, по необходимости используем тралы.
1
Коммерческое предложение
На ваш запрос выставляем коммерческое предложение. Если чертежей нет, можем сделать предварительный расчёт стоимости.
2
Договор и счёт
Согласовав все условия, подписываем договор и выставляем счёт для оплаты.
3
Производство
Вносите предоплату. Завозим металл на производство. Изготавливаем заготовки: режем в размер профили, листы, сверлим, гнем, вальцуем, точим и тд. Этап сборок: сварим между собой детали и производим сборку механических узлов. Зачистка, обезжиривание, покраска. Осмотр готовых изделий на производстве. Окончательная оплата за изделия из металла.
4
Доставка заказа на объект или терминал транспортной компании.
Складываем, стягиваем элементы в пачки. Лёгкие элементы, прокладываем рейками и брусками тяжелые элементы. Грузим, отвозим куда нужно. Подбираем машины по размеру и весу конструкции, по необходимости используем тралы.
Особенности зданий из металлоконструкций
Высокая прочность и долговечность
Расчётные нагрузки, материал и требования к эксплуатации каркаса определяются проектом.
Быстрота строительства
Срок и последовательность монтажа определяются проектом и графиком конкретного заказа.
Экономия на фундаментах
Легкость металлоконструкций снижает нагрузку на основание, позволяя применять менее массивные фундаменты.
Возможность свободной планировки
Отсутствие несущих стен внутри помещения открывает простор для дизайна и функционального зонирования пространства.
Экологическая чистота
Происхождение и характеристики материала уточняют по документам поставки; порядок обращения с конструкцией после эксплуатации зависит от проекта.
Простота модернизации и расширения
Модульная конструкция позволяет легко добавлять новые секции или изменять внутреннее пространство.
Заказать консультацию
Мы поможем вам выбрать подходящий товар и предоставим все необходимые консультации.
Примеры выполненных работ
Реализованные проекты по строительству и производству металлоконструкций
Посмотрите на наше производство
Преимущества работы с нами
Мы построили сервис на профессионализме и качестве
Технические требования
Материалы, характеристики и комплектность фиксируются в проекте и спецификации
Работа по проекту
Изготавливаем конструкции по согласованным чертежам и техническому заданию
Собственное производство
Состав проектирования, изготовления и монтажа согласуем для вашего заказа
Доставка по Санкт-Петербургу и Ленинградской области
Возим по Санкт-Петербургу и Ленинградской области. При необходимости организуем отгрузку и в другие регионы России.
Конструкция и принцип работы
Как работает канатный поднимник ЭК-78
Поднимник состоит из электромотора мощностью 2–3 кВт, двухступенчатого редуктора с передаточным числом 30–50 и барабана диаметром 200–250 мм. На барабан наматывается стальной канат сечением 8–10 мм (тип 6×19 по ГОСТ 3077-80). Электромагнитный тормоз удерживает груз при отключении питания, срабатывает с точностью ±10 мм.
Муфта безопасности на входе редуктора защищает от перегруза: при превышении номинальной нагрузки на 125% срабатывает прослабление, предохраняя мотор от заклинивания. На практике это гарантирует, что даже при ошибке снабженца в расчёте нагрузки оборудование не выйдет из строя.
Редуктор работает в маслозаполненном корпусе. Перед вводом в эксплуатацию проверяется уровень масла и прозрачность (замутнение указывает на микротрещины в зубчатых колёсах). На объектах с высокой влажностью или при хранении в неотапливаемых помещениях каждые 6 месяцев проводится влагопроверка масла рефрактометром.
Типоразмеры и конфигурации
Модификации поднимника ЭК-78
Серия ЭК-78 выпускается в нескольких исполнениях, обозначаемых индексом после дефиса. Маркировка «2х5» означает: двухскоростной редуктор (быстрый — 18 м/мин, медленный — 6 м/мин) и номинальная нагрузка 5 тонн. Существуют модификации 1х2, 1х3, 2х8 (с нагрузками 2, 3 и 8 т соответственно).
Каждая конфигурация имеет свой коэффициент динамического нагружения (КДН): при частых стартах и остановках (>100 раз в смену) используют модель на ступень ниже по грузоподъёмности. Например, для интенсивного строительства рекомендуется ЭК-78 2х3 вместо 2х5, чтобы элементы редуктора не разогревались выше 60 °C.
Различаются и варианты крепления: подвесное (на анкерный болт М20 или М24), боковое (на стальную трубу Ø50 мм) и напольное (на фундамент с болтами в полу). Выбор зависит от конфигурации строительной площадки и наличия точек крепления.
Где и почему применяется
Практические сценарии использования
Поднимник ЭК-78 — стандартное оборудование при возведении жилых и промышленных зданий высотой 5–20 этажей. На многоэтажных объектах обычно работают 3–5 таких поднимников одновременно, каждый поднимает свою специализированную грузоподъёмность: ЭК-78 2х2 для арматуры и материалов, ЭК-78 2х5 для блоков, панелей и оборудования, ЭК-78 2х8 для несущих конструкций.
При монтаже кровельных конструкций и фасадов поднимник переставляется каждые 2–3 этажа. Инженер-монтажник проверяет анкерные болты (затяжка по динамометру 800–1000 Нм), осматривает канат на предмет поломок (расстояние между разрывами витков не должно превышать 5 см), проверяет целость электрокабеля.
На промышленных объектах (испытательные стенды, лаборатории) поднимник работает в тандеме с другим оборудованием: несущая балка подвешивается на двух поднимниках ЭК-78 2х5 с электромеханической синхронизацией, что гарантирует подъём точно в горизонтали (перекос более 2–3 см недопустим для точных испытаний).
Монтаж, эксплуатация и проверка
Правила установки и обслуживания
Монтаж поднимника выполняется сертифицированным монтажником согласно ГОСТ 29168-91. Первый этап — подготовка крепления: анкерный болт закручивается в предварительно просверленное отверстие, затяжка проверяется динамометром. Если болт закручен недостаточно, возможно проскальзывание в нагрузке; если затянут чрезмерно, может расколоться металл основания.
Каждый день перед началом работ оператор проверяет: свободный ход троса барабана (он не должен быть запутан или защемлён), целость кабеля питания (нет перетёртых мест, влаги внутри разъёма), состояние тормоза (при холостом ходу груз не должен снижаться). Раз в неделю проверяют уровень масла в редукторе и прозрачность масла (помутнение говорит о попадании влаги).
Ежемесячно проводится так называемый «осмотр грузоподъёмного механизма»: глазной осмотр барабана на предмет деформаций, замер толщины каната микрометром в трёх местах (допуск ±10% от номинала), проверка крепёжных болтов электромотора и редуктора. Раз в полугодие оборудование проходит испытание под нагрузкой 120% от номинальной.
Производство, контроль и доставка
Как производится и доставляется ЭК-78
Поднимник ЭК-78 производится на оборудовании с числовым программным управлением: барабан прецизионно прошлифован, допуск биения менее 0,1 мм; редуктор шлифуется с точностью позиционирования зубьев в пределах 0,05 мм. После механической сборки каждый поднимник проходит испытания: холостой ход барабана на максимальной скорости (проверка биения и шума), динамическое испытание под нагрузкой 150% номинальной в течение 30 минут (проверка тепловых деформаций редуктора, работоспособности тормоза).
Барабан и редуктор окрашиваются по технологии электростатического нанесения с предварительной дробеструйной обработкой (степень чистоты Sa 2.5). Электромотор — стандартный промышленный (ВЭМП, АИР, Siemens) с сертификатом соответствия и данными об энергопотреблении. Все материалы (металл, краска, электрокомпоненты) имеют сертификаты и проходят входящий контроль по ГОСТ 2.108-68.
Доставка в Ленинградской области осуществляется через партнёра по логистике: при объёме закупки до 2–3 единиц товар отправляется упакованным в ящики с полиэтиленом и прокладкой из пенопласта; при крупных поставках на производства организуется доставка на паллетах с закреплением в каркасе. Срок доставки в Санкт-Петербург — 5–7 дней стандартом, 2–3 дня ускоренным. Все подъёмники комплектуются инструкцией на русском языке, паспортом о заводском испытании и актом общей приёмки.
