Рамы под оборудование

Из какого проката собирают раму

Выбор профиля — компромисс между жёсткостью, весом и стоимостью. Швеллер закрывает большинство задач: у него удобная полка под крепёж и приличное сопротивление изгибу. Двутавр ставят там, где большие пролёты и тяжёлый агрегат, и прогиб надо удержать в жёстких пределах. Уголок и профильная труба идут на лёгкие площадки под щит, бак или малый насос — там, где важнее снизить собственный вес конструкции.

• швеллер — универсальные основания средней нагрузки;
• двутавр — тяжёлые узлы и длинные пролёты;
• профильная труба и уголок — лёгкие площадки, обрамления, стойки;
• лист — опорные пятки, косынки, монтажные плиты под анкер.

Сечение не назначают «с запасом побольше». Перетяжелённая рама — это лишняя нагрузка на перекрытие, лишний вес при такелаже и лишние деньги в смете. Считают по фактической массе узла и схеме опирания.

Виды рам по назначению

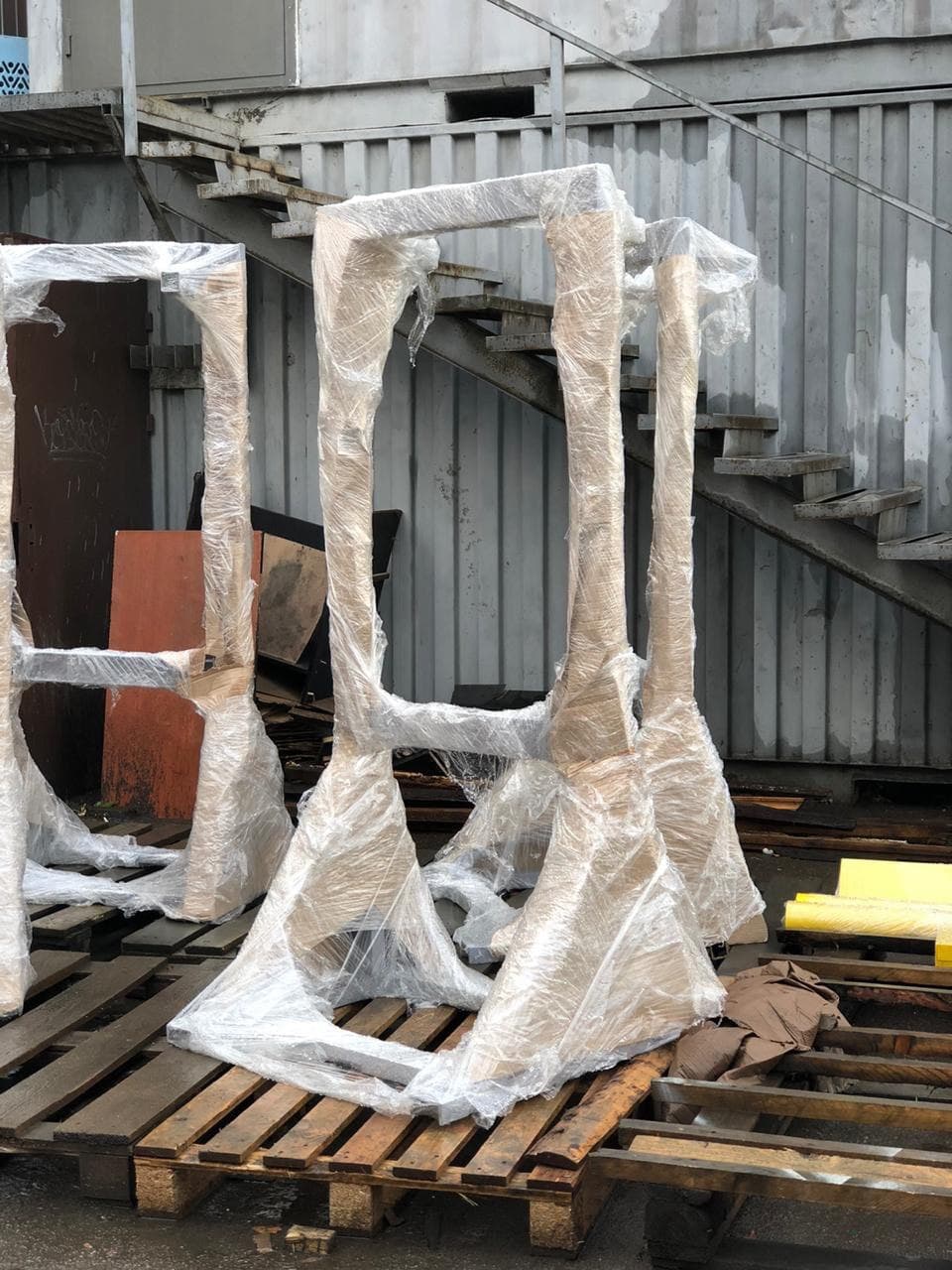

За общим названием стоит несколько разных изделий. Опорная рама под насосный агрегат рассчитывается на вибрацию и точную геометрию: от неё зависит, удержится ли центровка вала после затяжки анкеров. Рама-площадка под ёмкость работает в основном на статический вес и устойчивость, здесь важнее равномерность опирания. Каркас под вентустановку часто несёт виброопоры и обрамление под панели. Рама под щит или шкаф — лёгкая стойка с выверенной вертикальной плоскостью под навеску.

Отдельно стоят блочные и модульные основания: на них монтируют сразу группу оборудования с обвязкой, арматурой и поддоном. Такую раму делают с учётом строповки — точки подъёма закладывают в конструкцию заранее. Если этого не сделать, блок поднимают за что придётся, и геометрия уходит ещё до выгрузки.

Как подобрать раму под проект

Разговор с инженером начинается не с размеров рамы, а с паспорта агрегата. Нужны масса, опорная база, шаг и диаметр крепёжных отверстий, характер нагрузки и требования изготовителя к плоскостности основания. Дальше идут условия площадки: на что опирается рама, есть ли закладные детали, какая отметка по высоте, нужен ли доступ для обслуживания и поддон под протечки.

• масса и габарит агрегата, схема его опор;
• допустимый прогиб посадочной плоскости;
• тип основания — фундамент, перекрытие, металлоконструкция;
• среда эксплуатации и требуемое покрытие;
• регулировка по высоте, виброопоры, места строповки.

Типичная ошибка — заказать раму по габариту оборудования и забыть про обвязку. На монтаже выясняется, что колено на всасе упирается в поперечину, и раму режут по месту, попутно теряя покрытие и часть жёсткости.

Жёсткость и виброустойчивость

Под вращающимися машинами рама работает не только на вес, но и на динамику. Если собственная частота конструкции окажется близка к рабочей частоте агрегата, основание начнёт раскачиваться, а нагрузка пойдёт на муфту и подшипники. Поэтому под насосы и компрессоры рамы делают жёсткими: увеличивают сечение продольных балок, ставят поперечины и раскосы под опорами двигателя, а не в середине пролёта.

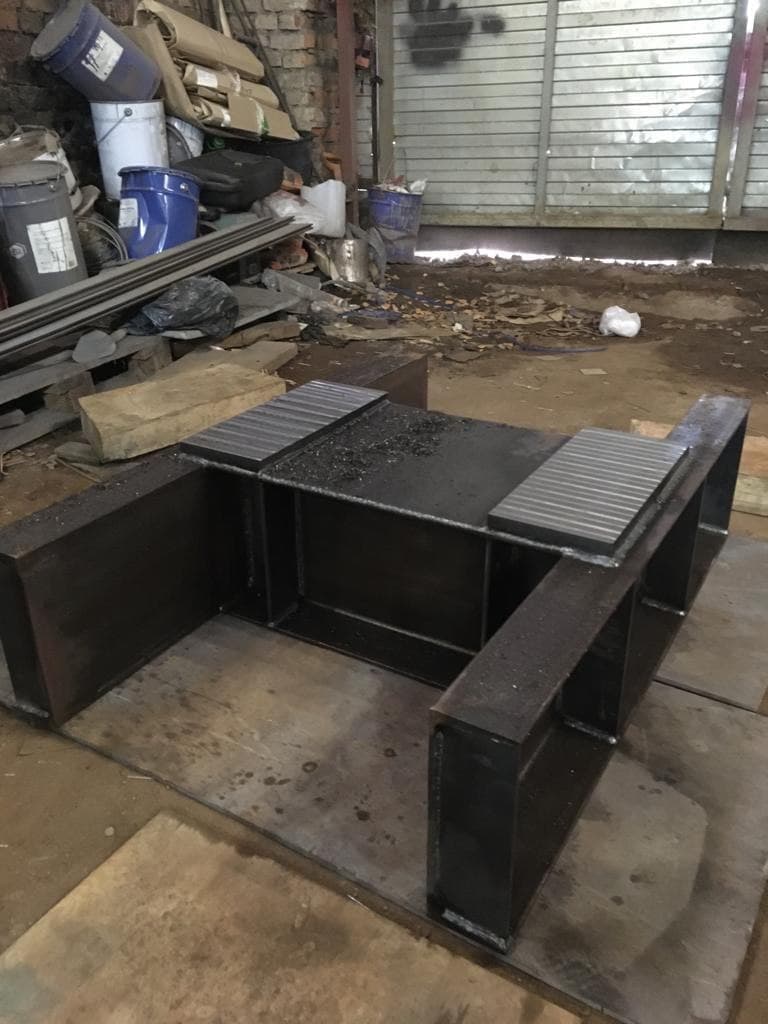

Плоскость под лапы агрегата — отдельная тема. После сварки её ведёт, и без правки или механической обработки опорных площадок центровка не выдерживается. На ответственных узлах опорные плиты обрабатывают уже после сварки, а зазоры выбирают калиброванными подкладками, а не случайными пластинами. Виброопоры ставят по расчёту: подложенные «на всякий случай» под жёсткую раму, они только добавляют подвижности.

Защита от коррозии

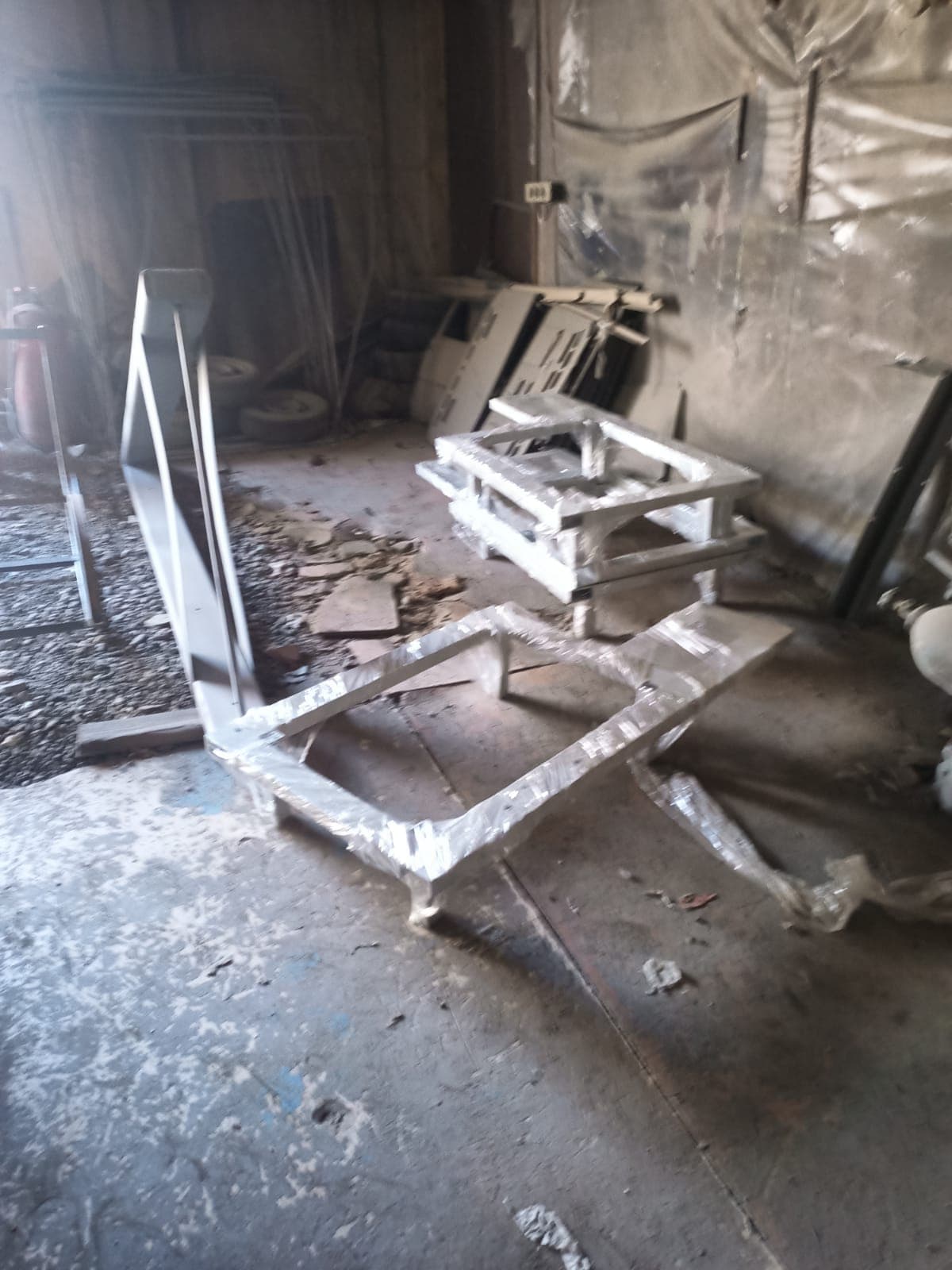

Покрытие подбирают под среду, а не по привычке. Для отапливаемого помещения хватает подготовки поверхности, грунта и эмали. На улице, во влажной атмосфере, в насосных и на водоподготовке дольше живёт горячее цинкование. Для агрессивных сред применяют усиленные системы покрытий с увеличенной толщиной слоя.

Порядок работ здесь важнее марки краски. Все отверстия, вырезы и подгонку выполняют до нанесения покрытия: просверленное после цинкования отверстие — это открытый металл, с которого коррозия и начнётся. Сварные швы зачищают от шлака и брызг, иначе покрытие отслоится по кромке шва в первый же сезон. При горячем цинковании в замкнутых профилях закладывают технологические отверстия для стока цинка — без них трубчатую конструкцию в ванну просто не опустят.

Монтаж, выверка и приёмка

Раму выставляют по уровню до установки оборудования. Основание выводят в горизонт подкладками или регулировочными винтами, затягивают анкеры и только потом ставят агрегат. Попытка выправить перекос уже под нагрузкой обычно заканчивается натягом в конструкции и уходом центровки. Под подливку бетоном оставляют зазор и ставят опалубку, а не заливают вслепую.

При приёмке проверяют то, что потом дорого исправлять: плоскостность посадочных площадок, соответствие шага и диаметра отверстий паспорту агрегата, диагонали рамы, качество швов и целостность покрытия после перевозки. Отдельно смотрят, не срезаны ли монтажные проушины и не деформированы ли опорные плиты при разгрузке. Замечания фиксируют до подписания акта — после подливки рама становится частью фундамента, и переделка выходит в разы дороже.

Производство и доставка

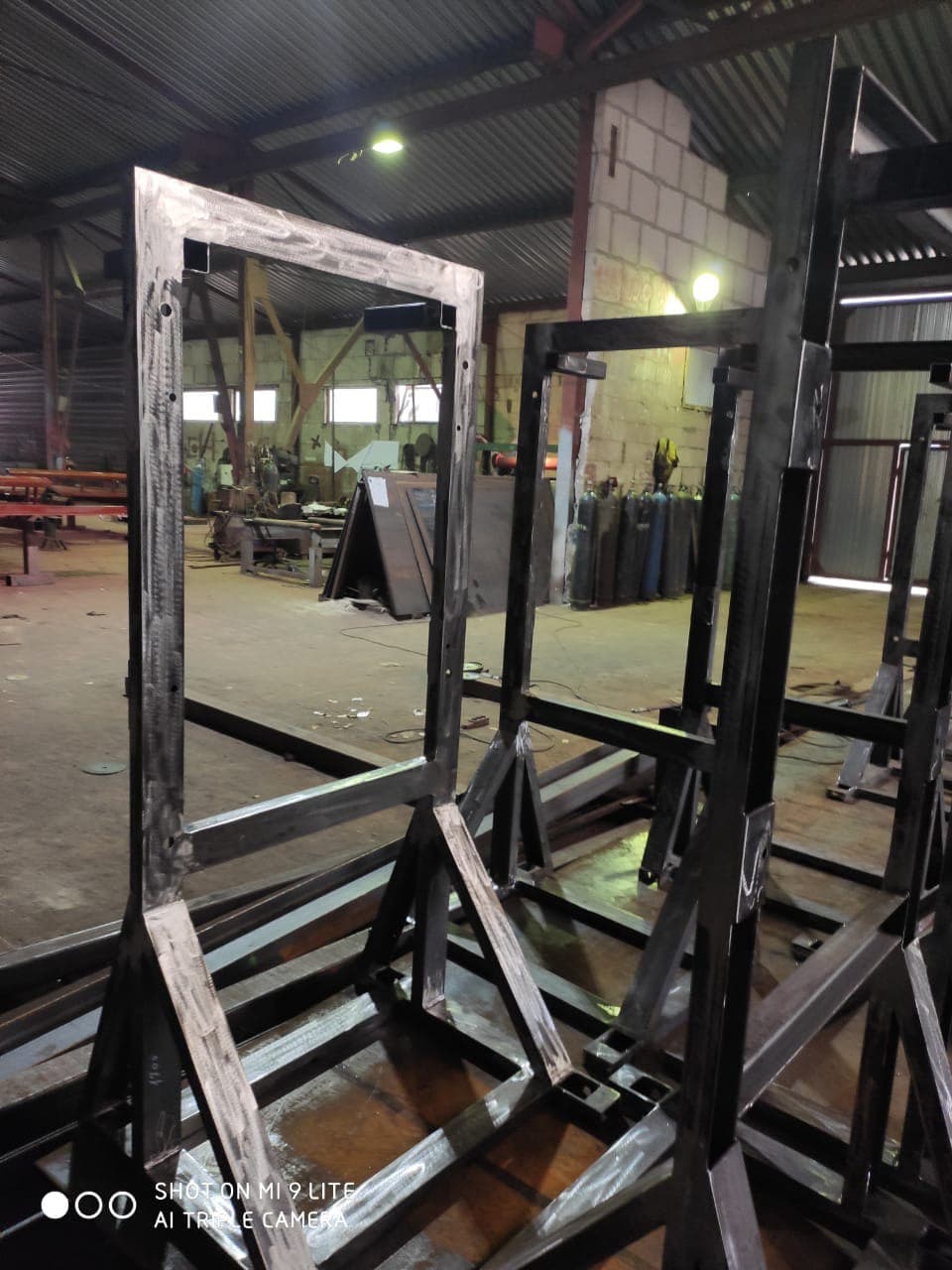

Раму запускают в работу по чертежу КМ/КМД или по эскизу с замерами, если проекта нет. На производстве прокат режут, готовят кромки, собирают на стапеле и проваривают в последовательности, которая уводит меньше геометрии: сначала прихватки по всей конструкции, затем сварка вразбежку, а не подряд по одной балке. Повторяющиеся изделия собирают по кондуктору — расположение отверстий тогда совпадает от партии к партии.

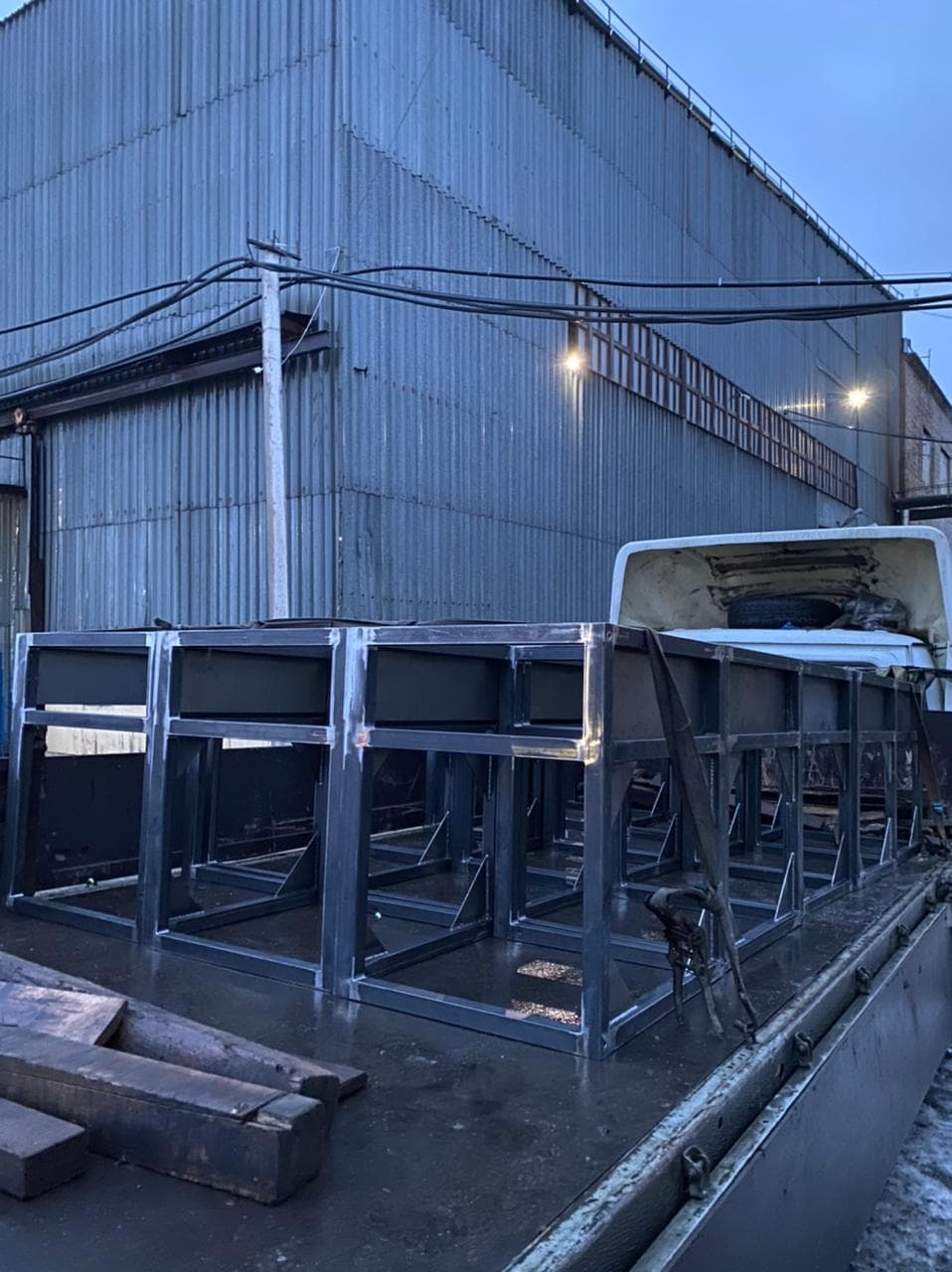

ЗМК Континенталь работает и с единичными рамами, и с партиями под крупный подряд, красит или цинкует изделие под условия объекта. Готовые основания отгружают в Санкт-Петербург и по Ленинградской области; крупногабаритные рамы везут с учётом схемы строповки и разгрузки на площадке. Сроки согласуют до запуска: они зависят от объёма проката, вида покрытия и текущей загрузки цеха.
