Гидроабразивная резка

Технология холодная по определению: струя воды под давлением 4000 бар с примесью гранатового абразива снимает материал, не нагревая зону реза. Это закрывает класс задач, где термическое воздействие недопустимо.

На гидроабразиве идут:

• Закалённые стали — лазер и плазма отпускают зону вокруг реза, водяная резка структуру не трогает.
• Нержавейка с зеркальной полировкой — никакого окисления и побежалости по кромке.
• Алюминий, медь, латунь толщиной 20–80 мм — материалы, на которых лазер либо неэффективен, либо требует азотной продувки.
• Композиты, стеклотекстолит, камень, керамика — там, где термический рез невозможен в принципе.

Скорость реза ниже, чем у лазера и плазмы — это плата за качество кромки и отсутствие термического влияния. На раскрой партии из 100 одинаковых фланцев из конструкционной стали гидроабразив никто не возьмёт, цена выйдет в два раза против плазмы. А вот на единичных или штучных деталях из нержавеющей или закалённой стали гидроабразив окупает себя качеством кромки и сохранением структуры металла.

Как выбрать метод резки под проект

Технолог идёт от пяти параметров: материал, толщина, тираж, требования к кромке, точность.

• Углеродистая сталь до 20 мм, сложный контур, тираж от 10 деталей — оптоволоконный лазер. Чистый рез, минимальная зона термовлияния, скорость в разы выше плазмы.
• Конструкционная сталь 20–60 мм, средняя точность — плазма. Дешевле лазера в 2–3 раза, кромка требует зачистки под сварку.
• Нержавейка, цветные металлы, термочувствительные материалы — гидроабразив. Холодный рез, никакого изменения структуры, кромка под сварку без обработки.
• Простой прямолинейный раскрой листа на карты или полосы — гильотина. Самый быстрый и недорогой способ при объёмах от нескольких сотен метров реза.

Типовая ошибка — заказывать лазер на толстый конструкционный лист «для качества». Это переплата без выигрыша: на стали 30 мм лазер режет медленно, расходует много газа, кромка по чистоте сопоставима с плазменной. Опытный технолог такой заказ переводит на плазму и предлагает дополнительную операцию зачистки — суммарно выходит дешевле и быстрее.

Лазерная резка

Оптоволоконный лазер режет углеродистую сталь до 25 мм с точностью ±0,1 мм без шлака и заусенцев — в цехе ЗМК Континенталь это основная установка под тонкий и средний лист. Принцип: сфокусированный луч плавит и испаряет металл, газовая струя (азот или кислород) выдувает расплав из реза.

Сильные стороны технологии:

• Точность ±0,1 мм по контуру и положению отверстий, что снимает необходимость в финишной мехобработке.
• Узкая зона термического влияния — 0,1–0,3 мм, структура металла за пределами реза не меняется.
• Тонкий пропил 0,15–0,3 мм — экономия материала на сложных раскладках, особенно при крупных партиях.
• Чистая кромка без шлака и заусенцев — деталь идёт сразу под покраску или сварку.

Где лазер не идёт: толщина свыше 25 мм по конструкционной стали (резко падает производительность), материалы с высокой отражающей способностью без специальной обработки (медь, латунь толщиной от 8 мм), любые композиты. На таких задачах ставим плазму, гидроабразив или гильотину — это решает технолог при оценке чертежа, не оператор у установки.

Плазменная резка

Плазма закрывает диапазон, где лазер становится медленным и невыгодным — конструкционная сталь толщиной от 8 до 40 мм. Технология простая: электрическая дуга в потоке сжатого газа разогревает металл до состояния плазмы и выдувает расплав из реза.

На что рассчитывать по плазме:

• Точность ±0,5–1,0 мм — для сварных конструкций и закладных деталей этого хватает.
• Скорость реза в 3–5 раз выше лазера на стали 20+ мм.
• Зона термического влияния шире лазерной, 1–2 мм — учитываем при последующей сварке, кромка зачищается шлифмашиной.
• На углах и резких поворотах возможен скос кромки до 2–3°. Если по чертежу это критично — выводим деталь на лазер или гидроабразив.

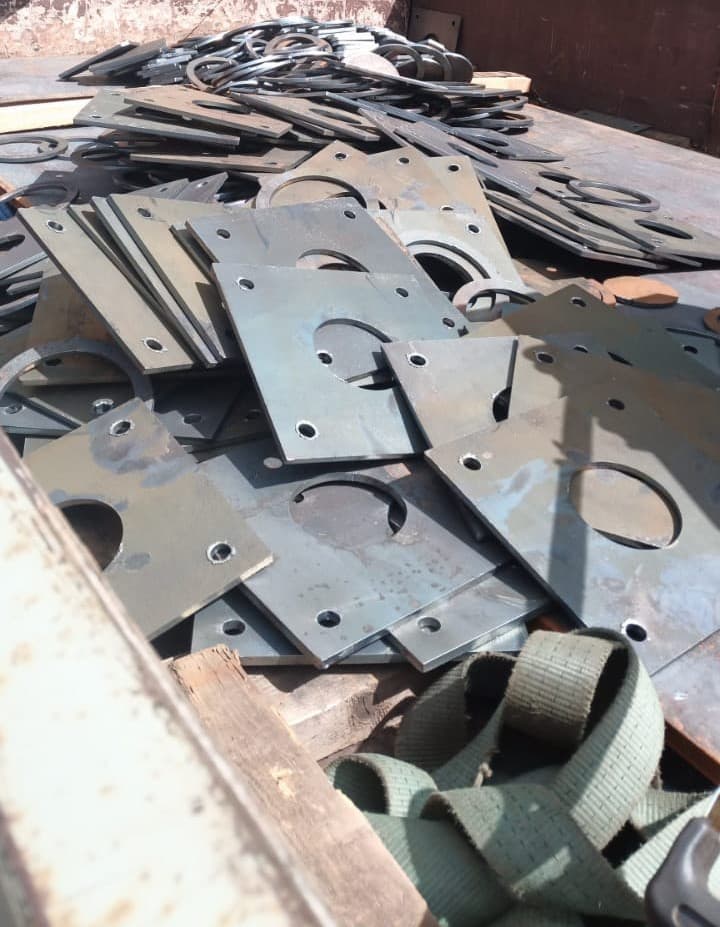

Типовая задача под плазму — раскрой опор, ребер жёсткости, закладных пластин толщиной 10–30 мм для металлоконструкций промышленных зданий и трубопроводных эстакад. На таких работах плазма быстрее лазера в три–пять раз и обходится дешевле, а её точности под сварку хватает с запасом.

Рубка листа гильотиной

Гильотина закрывает прямолинейный раскрой крупных листов на карты, полосы и прямоугольные заготовки. На цеховой площадке ЗМК Континенталь она работает в связке с другими установками: ею бьём лист 1500×3000 на куски, которые потом идут на лазерный или плазменный стол.

Параметры технологии:

• Максимальная толщина — 16 мм по конструкционной стали, до 12 мм по нержавейке.
• Точность реза ±0,2–0,5 мм по длине, кромка перпендикулярная (с минимальным заусенцем со стороны нижнего ножа).
• Скорость — несколько резов в минуту, что недостижимо ни для лазера, ни для плазмы на простой геометрии.
• Нет термического влияния — структура металла по кромке не меняется, что критично для последующей гибки.

Где гильотина незаменима: подготовка заготовок под гибку (рез по линии загиба), раскрой картной стали под кровельные и фасадные работы, нарезка полос для последующей сварки. Заусенец с нижней стороны убирается одним проходом шлифмашины или щёткой по периметру — расходов меньше, чем на дополнительную операцию у лазера.
