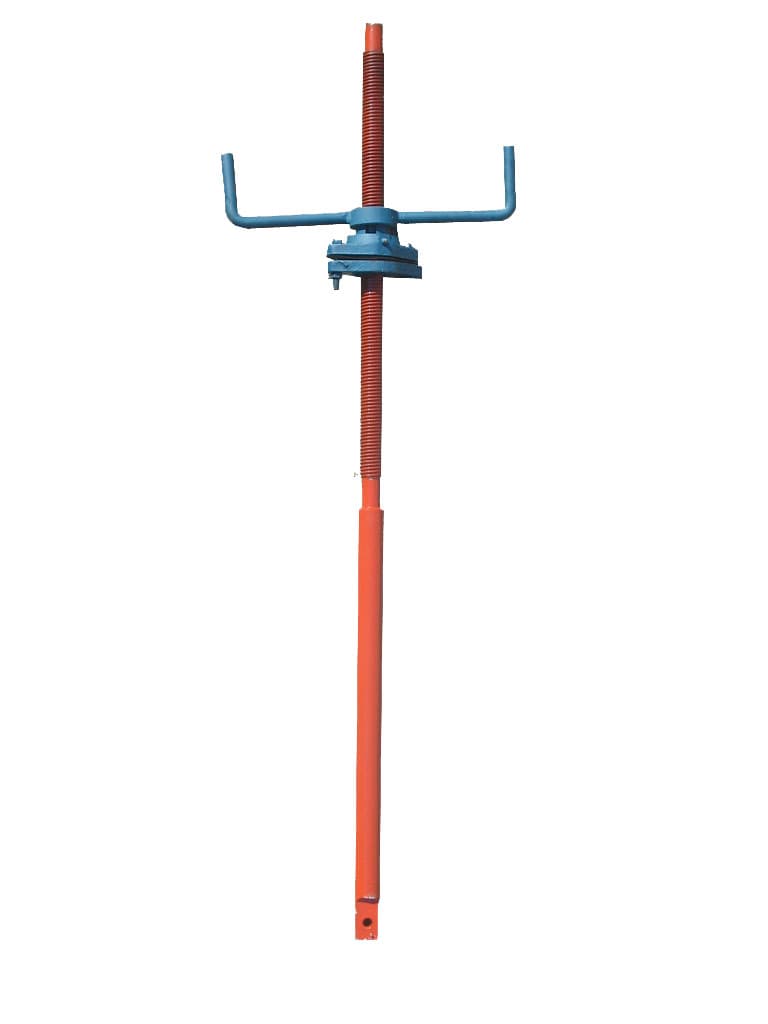

Винтовой подъемник с ручным приводом г.п. 0,5 тс. марки 0,5 В
Подберём исполнение и рассчитаем стоимость под вашу задачу.
Артикул: 98621
43 000 ₽/ шт
Нужна стоимость под ваши размеры и задачу?
Уточним комплектацию, изготовление, доставку и монтаж.
Передайте параметры проекта для расчёта стоимости заказа.
Ручной винтовой подъёмник 0,5 В поднимает и удерживает затвор грузоподъёмностью до 0,5 тс. Усилие на рукоятке — 2 кгс, подъём на 1 метр занимает около 2 минут, ход затвора до 2,15 м. Трапецеидальная резьба грузового винта держит затвор в любом промежуточном положении без обратного хода. ЗМК Континенталь поставляет подъёмники со склада в Санкт-Петербурге и под заказ, с доставкой по Ленинградской области.
43 000 ₽/ шт
Нужна стоимость под ваши размеры и задачу?
Уточним комплектацию, изготовление, доставку и монтаж.
Передайте параметры проекта для расчёта стоимости заказа.
Описание
Наша компания предлагает полный комплекс услуг по изготовлению и монтажу качественных металлоконструкций для вашего проекта:
- Проектирование и расчет конструкции специалистами высокого класса.
- Изготовление изделий согласно стандартам ГОСТ с использованием современного оборудования.
- Предоставление подробной сметы и консультации по выбору оптимального варианта исполнения.
- Выполнение работ по металлообработке, включая резку, гибку, сверловку и сборку компонентов.
- Обеспечение антикоррозионной защиты и финишного покрытия изделий.
- Доставка готовой продукции на объект и профессиональный монтаж конструкций нашими опытными бригадами.
Этапы изготовления металлоизделий
1
Коммерческое предложение
На ваш запрос выставляем коммерческое предложение. Если чертежей нет, можем сделать предварительный расчёт стоимости.
2
Договор и счёт
Согласовав все условия, подписываем договор и выставляем счёт для оплаты.
3
Производство
Вносите предоплату. Завозим металл на производство. Изготавливаем заготовки: режем в размер профили, листы, сверлим, гнем, вальцуем, точим и тд. Этап сборок: сварим между собой детали и производим сборку механических узлов. Зачистка, обезжиривание, покраска. Осмотр готовых изделий на производстве. Окончательная оплата за изделия из металла.
4
Доставка заказа на объект или терминал транспортной компании.
Складываем, стягиваем элементы в пачки. Лёгкие элементы, прокладываем рейками и брусками тяжелые элементы. Грузим, отвозим куда нужно. Подбираем машины по размеру и весу конструкции, по необходимости используем тралы.
1
Коммерческое предложение
На ваш запрос выставляем коммерческое предложение. Если чертежей нет, можем сделать предварительный расчёт стоимости.
2
Договор и счёт
Согласовав все условия, подписываем договор и выставляем счёт для оплаты.
3
Производство
Вносите предоплату. Завозим металл на производство. Изготавливаем заготовки: режем в размер профили, листы, сверлим, гнем, вальцуем, точим и тд. Этап сборок: сварим между собой детали и производим сборку механических узлов. Зачистка, обезжиривание, покраска. Осмотр готовых изделий на производстве. Окончательная оплата за изделия из металла.
4
Доставка заказа на объект или терминал транспортной компании.
Складываем, стягиваем элементы в пачки. Лёгкие элементы, прокладываем рейками и брусками тяжелые элементы. Грузим, отвозим куда нужно. Подбираем машины по размеру и весу конструкции, по необходимости используем тралы.
Особенности зданий из металлоконструкций
Высокая прочность и долговечность
Расчётные нагрузки, материал и требования к эксплуатации каркаса определяются проектом.
Быстрота строительства
Срок и последовательность монтажа определяются проектом и графиком конкретного заказа.
Экономия на фундаментах
Легкость металлоконструкций снижает нагрузку на основание, позволяя применять менее массивные фундаменты.
Возможность свободной планировки
Отсутствие несущих стен внутри помещения открывает простор для дизайна и функционального зонирования пространства.
Экологическая чистота
Происхождение и характеристики материала уточняют по документам поставки; порядок обращения с конструкцией после эксплуатации зависит от проекта.
Простота модернизации и расширения
Модульная конструкция позволяет легко добавлять новые секции или изменять внутреннее пространство.
Заказать консультацию
Мы поможем вам выбрать подходящий товар и предоставим все необходимые консультации.
Примеры выполненных работ
Реализованные проекты по строительству и производству металлоконструкций
Посмотрите на наше производство
Преимущества работы с нами
Мы построили сервис на профессионализме и качестве
Технические требования
Материалы, характеристики и комплектность фиксируются в проекте и спецификации
Работа по проекту
Изготавливаем конструкции по согласованным чертежам и техническому заданию
Собственное производство
Состав проектирования, изготовления и монтажа согласуем для вашего заказа
Доставка по Санкт-Петербургу и Ленинградской области
Возим по Санкт-Петербургу и Ленинградской области. При необходимости организуем отгрузку и в другие регионы России.
Конструкция и принцип работы
Конструкция и принцип работы
Основа подъёмника — грузовой винт с трапецеидальной резьбой Tr.40х12(Р6) и бронзовая гайка. При вращении рукоятки гайка остаётся неподвижной, а винт вместе со штоком и затвором перемещается вверх или вниз. Пара «стальной винт — бронзовая гайка» выбрана не случайно: бронза прирабатывается к винту, снижает трение и принимает на себя износ, который дешевле устранить заменой гайки, чем винта.
Трапецеидальный профиль резьбы делает передачу самотормозящей. Для затвора это ключевое свойство: после остановки вращения он фиксируется в текущем положении и не идёт вниз под собственным весом — не нужны ни тормоз, ни стопор. Усилие на рукоятке при номинальном тяговом усилии 0,5 тс не превышает 2 кгс, поэтому подъёмник уверенно обслуживает один оператор.
Как подобрать под затвор
Как подобрать подъёмник под затвор
Марку 0,5 В подбирают не по грузоподъёмности — 0,5 тс здесь с запасом для большинства малых затворов, — а по геометрии узла. Считают две величины. Первая — полный ход затвора Нх, то есть на сколько затвор должен подниматься; для марки 0,5 В это диапазон от 0,4 до 2,15 м. Вторая — расстояние Но от подошвы подъёмника до оси проушины опущенного затвора, от 0,6 до 2,35 м: оно задаёт, на какой высоте над затвором встаёт сам механизм.
От этих двух размеров напрямую зависят длина винта и масса изделия — от 13 до 35 кг. Частая ошибка при заказе — взять подъёмник «по грузоподъёмности», не сверив ход и высоту установки с проектом затвора. Тогда винта не хватает по длине или, наоборот, конструкция получается переразмеренной. Размеры Нх и Но лучше брать из чертежа КМ или замером по месту.
Где применяется
Где применяется
Ручные винтовые подъёмники серии В работают там, где затвор маневрируется нечасто и подводить электропитание к каждому механизму нерационально. Это водозаборные и водовыпускные сооружения, насосные станции, отстойники и резервуары очистных сооружений, шлюзы и регулирующие узлы на оросительных и сбросных каналах, пруды рыбоводных хозяйств.
Грузоподъёмности 0,5 тс хватает для лёгких щитовых и плоских затворов небольших водопропускных отверстий. На одном сооружении нередко стоит несколько подъёмников разных марок — мелкие проёмы закрывают марками 0,5 В и 1 В, крупные водосбросы — марками от 5 В и выше. В Санкт-Петербурге и по Ленинградской области такие узлы встречаются на мелиоративных системах и объектах водного хозяйства.
Монтаж и обслуживание
Монтаж и обслуживание
Подъёмник крепят на закладную раму или опорную балку над затвором так, чтобы ось винта совпадала с осью движения затвора. Перекос приводит к боковой нагрузке на винт, ускоренному износу гайки и подклиниванию хода. Перед пуском проверяют свободный ход на всём диапазоне Нх и совпадение проушины штока с проушиной затвора.
В эксплуатации основное внимание — резьбе винта. На открытых гидротехнических сооружениях её заливает водой и забивает наносами, поэтому винт периодически очищают и смазывают, а на ответственных узлах закрывают кожухом. При приёмке стоит проверить плавность хода рукоятки и отсутствие люфта в гайке: усилие на рукоятке должно держаться в пределах паспортных 2 кгс. Соблюдение этих регламентов и определяет реальный ресурс подъёмника.
