Винтовой подъемник с ручным приводом г.п. 2,5 тс. марки 2,5 В
Подберём исполнение и рассчитаем стоимость под вашу задачу.
Артикул: 98619
158 000 ₽/ шт
Нужна стоимость под ваши размеры и задачу?
Уточним комплектацию, изготовление, доставку и монтаж.
Передайте параметры проекта для расчёта стоимости заказа.
Винтовой подъёмник с ручным приводом на 2,5 тс поднимает и удерживает затворы гидротехнических сооружений — шлюзов, плотин, насосных и водозаборных станций. Управление штурвалом, усилие на рукоятке 16 кгс, подъём метра хода около 7,5 минут. Изготавливаем под высоту подъёма объекта и отгружаем в Санкт-Петербург и по Ленинградской области. Поставка от ЗМК Континенталь под проект.
158 000 ₽/ шт
Нужна стоимость под ваши размеры и задачу?
Уточним комплектацию, изготовление, доставку и монтаж.
Передайте параметры проекта для расчёта стоимости заказа.
Описание
Наша компания предлагает полный комплекс услуг по изготовлению и монтажу качественных металлоконструкций для вашего проекта:
- Проектирование и расчет конструкции специалистами высокого класса.
- Изготовление изделий согласно стандартам ГОСТ с использованием современного оборудования.
- Предоставление подробной сметы и консультации по выбору оптимального варианта исполнения.
- Выполнение работ по металлообработке, включая резку, гибку, сверловку и сборку компонентов.
- Обеспечение антикоррозионной защиты и финишного покрытия изделий.
- Доставка готовой продукции на объект и профессиональный монтаж конструкций нашими опытными бригадами.
Этапы изготовления металлоизделий
1
Коммерческое предложение
На ваш запрос выставляем коммерческое предложение. Если чертежей нет, можем сделать предварительный расчёт стоимости.
2
Договор и счёт
Согласовав все условия, подписываем договор и выставляем счёт для оплаты.
3
Производство
Вносите предоплату. Завозим металл на производство. Изготавливаем заготовки: режем в размер профили, листы, сверлим, гнем, вальцуем, точим и тд. Этап сборок: сварим между собой детали и производим сборку механических узлов. Зачистка, обезжиривание, покраска. Осмотр готовых изделий на производстве. Окончательная оплата за изделия из металла.
4
Доставка заказа на объект или терминал транспортной компании.
Складываем, стягиваем элементы в пачки. Лёгкие элементы, прокладываем рейками и брусками тяжелые элементы. Грузим, отвозим куда нужно. Подбираем машины по размеру и весу конструкции, по необходимости используем тралы.
1
Коммерческое предложение
На ваш запрос выставляем коммерческое предложение. Если чертежей нет, можем сделать предварительный расчёт стоимости.
2
Договор и счёт
Согласовав все условия, подписываем договор и выставляем счёт для оплаты.
3
Производство
Вносите предоплату. Завозим металл на производство. Изготавливаем заготовки: режем в размер профили, листы, сверлим, гнем, вальцуем, точим и тд. Этап сборок: сварим между собой детали и производим сборку механических узлов. Зачистка, обезжиривание, покраска. Осмотр готовых изделий на производстве. Окончательная оплата за изделия из металла.
4
Доставка заказа на объект или терминал транспортной компании.
Складываем, стягиваем элементы в пачки. Лёгкие элементы, прокладываем рейками и брусками тяжелые элементы. Грузим, отвозим куда нужно. Подбираем машины по размеру и весу конструкции, по необходимости используем тралы.
Особенности зданий из металлоконструкций
Высокая прочность и долговечность
Расчётные нагрузки, материал и требования к эксплуатации каркаса определяются проектом.
Быстрота строительства
Срок и последовательность монтажа определяются проектом и графиком конкретного заказа.
Экономия на фундаментах
Легкость металлоконструкций снижает нагрузку на основание, позволяя применять менее массивные фундаменты.
Возможность свободной планировки
Отсутствие несущих стен внутри помещения открывает простор для дизайна и функционального зонирования пространства.
Экологическая чистота
Происхождение и характеристики материала уточняют по документам поставки; порядок обращения с конструкцией после эксплуатации зависит от проекта.
Простота модернизации и расширения
Модульная конструкция позволяет легко добавлять новые секции или изменять внутреннее пространство.
Заказать консультацию
Мы поможем вам выбрать подходящий товар и предоставим все необходимые консультации.
Примеры выполненных работ
Реализованные проекты по строительству и производству металлоконструкций
Посмотрите на наше производство
Преимущества работы с нами
Мы построили сервис на профессионализме и качестве
Технические требования
Материалы, характеристики и комплектность фиксируются в проекте и спецификации
Работа по проекту
Изготавливаем конструкции по согласованным чертежам и техническому заданию
Собственное производство
Состав проектирования, изготовления и монтажа согласуем для вашего заказа
Доставка по Санкт-Петербургу и Ленинградской области
Возим по Санкт-Петербургу и Ленинградской области. При необходимости организуем отгрузку и в другие регионы России.
Конструкция и принцип работы
Конструкция и принцип работы

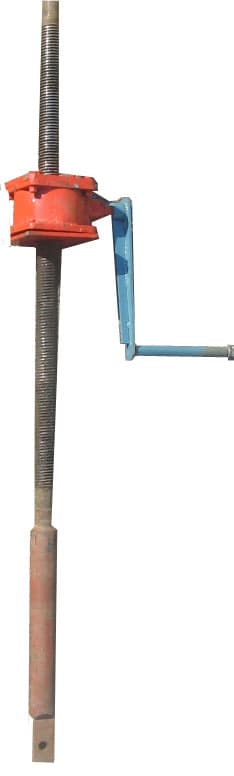

Винтовой подъёмник 2,5 В устроен просто: рама, грузовой винт с трапецеидальной резьбой Tr.60×16(Р8), гайка с захватом под проушину затвора и штурвал. Электропривода нет — оператор вращает штурвал, винт выдвигается и тянет затвор вверх по направляющим. Обратным вращением затвор опускают.
Главное эксплуатационное свойство такой схемы — самоторможение. Трапецеидальная резьба не даёт затвору сползать под собственным весом и напором воды, поэтому механизм держит груз в любом промежуточном положении без храповика и отдельного тормоза. Усилие на рукоятке при тяговом 2,5 тс — 16 кгс, это посильно одному оператору, но подъём идёт небыстро: метр хода занимает около 7,5 минут. На объектах в Санкт-Петербурге, где затвор срабатывает редко, такая скорость некритична, зато механизм работает без электричества.
Параметры и подбор под объект
Параметры и подбор под объект
Марка 2,5 В рассчитана на тяговое усилие 2,5 тс, посадочное — тоже 2,5. Под конкретное сооружение подъёмник заказывают по двум размерам: расстоянию от подошвы до оси проушины опущенного затвора Но (1,5–3,6 м) и полному ходу затвора Нх (1,0–3,2 м). Наибольшая высота Но — 3,65 м.
От этих размеров напрямую зависит длина винта и масса рамы: теоретическая масса подъёмника 69–133 кг и растёт вместе с высотой подъёма и длиной хода. Частая ошибка при заказе — взять подъёмник «по грузоподъёмности» и не сверить Но и Нх с чертежом затвора. Тогда винт оказывается короче нужного хода или проушина не попадает на ось захвата. Поэтому Но и Нх берут из КМ/КМД сооружения, а не из общего каталога. Если чертежа нет, размеры уточняют по месту до запуска в работу.
Где применяется
Где применяется
Винтовые подъёмники с ручным приводом ставят на плоские затворы гидротехнических сооружений: шлюзов, водосбросов, плотин, насосных и водозаборных станций, очистных и оросительных систем. Их задача — перекрыть или открыть водопропускное отверстие и удержать затвор в заданном положении.
Ручной вариант берут там, где затвор не нужно двигать часто или где нет надёжного электропитания: ремонтные и аварийные затворы, резервные водовыпуски, малые насосные станции. На водозаборе такой затвор опускают на время осмотра или чистки сороудерживающих решёток, а потом поднимают обратно. Поскольку механизм держит груз сам, оператору не нужно фиксировать затвор стропами или клиньями — это снимает часть рисков при работе у открытой воды. Под объекты по Ленинградской области исполнение подбираем по высоте подъёма.
Производство и доставка
Производство и доставка
Подъёмник 2,5 В делаем на собственном производстве ЗМК Континенталь по чертежам КМ заказчика. Высоту подъёма и ход винта задаём под размеры конкретного затвора, поэтому два внешне одинаковых изделия могут отличаться длиной винта и рамы. При приёмке проверяют ход штурвала по всей длине винта, плавность перемещения без заеданий и совпадение захвата с проушиной затвора — это видно сразу и чаще всего выявляет ошибки сборки или геометрии закладных.
Отгружаем по Ленинградской области и далее по стране. По запросу комплектуем закладными деталями и сопроводительной документацией. Срок зависит от высоты подъёма и загрузки производства: типовые исполнения собираем быстрее, нестандартные Но и Нх требуют расчёта винта. Доставку в Санкт-Петербург и соседние районы возим своим транспортом, дальше — транспортными компаниями.
