Винтовой подъемник с ручным приводом г.п. 2х5 тс. марки 10ВД
Подберём исполнение и рассчитаем стоимость под вашу задачу.
Артикул: 98614
395 000 ₽/ шт
Нужна стоимость под ваши размеры и задачу?
Уточним комплектацию, изготовление, доставку и монтаж.
Передайте параметры проекта для расчёта стоимости заказа.
Винтовой подъёмник 10ВД с ручным приводом поднимает щитовые затворы на гидротехнических сооружениях — водозаборах, насосных станциях, очистных. Тяговое усилие 2х5 тс, на рукоятке всего 23 кгс, оператор работает без электропитания. Поставляем в Санкт-Петербург и по Ленинградской области с паспортом, модель подбираем под высоту затвора. По наличию и срокам — в ЗМК Континенталь.
395 000 ₽/ шт
Нужна стоимость под ваши размеры и задачу?
Уточним комплектацию, изготовление, доставку и монтаж.
Передайте параметры проекта для расчёта стоимости заказа.
Описание
Наша компания предлагает полный комплекс услуг по изготовлению и монтажу качественных металлоконструкций для вашего проекта:
- Проектирование и расчет конструкции специалистами высокого класса.
- Изготовление изделий согласно стандартам ГОСТ с использованием современного оборудования.
- Предоставление подробной сметы и консультации по выбору оптимального варианта исполнения.
- Выполнение работ по металлообработке, включая резку, гибку, сверловку и сборку компонентов.
- Обеспечение антикоррозионной защиты и финишного покрытия изделий.
- Доставка готовой продукции на объект и профессиональный монтаж конструкций нашими опытными бригадами.
Этапы изготовления металлоизделий
1
Коммерческое предложение
На ваш запрос выставляем коммерческое предложение. Если чертежей нет, можем сделать предварительный расчёт стоимости.
2
Договор и счёт
Согласовав все условия, подписываем договор и выставляем счёт для оплаты.
3
Производство
Вносите предоплату. Завозим металл на производство. Изготавливаем заготовки: режем в размер профили, листы, сверлим, гнем, вальцуем, точим и тд. Этап сборок: сварим между собой детали и производим сборку механических узлов. Зачистка, обезжиривание, покраска. Осмотр готовых изделий на производстве. Окончательная оплата за изделия из металла.
4
Доставка заказа на объект или терминал транспортной компании.
Складываем, стягиваем элементы в пачки. Лёгкие элементы, прокладываем рейками и брусками тяжелые элементы. Грузим, отвозим куда нужно. Подбираем машины по размеру и весу конструкции, по необходимости используем тралы.
1
Коммерческое предложение
На ваш запрос выставляем коммерческое предложение. Если чертежей нет, можем сделать предварительный расчёт стоимости.
2
Договор и счёт
Согласовав все условия, подписываем договор и выставляем счёт для оплаты.
3
Производство
Вносите предоплату. Завозим металл на производство. Изготавливаем заготовки: режем в размер профили, листы, сверлим, гнем, вальцуем, точим и тд. Этап сборок: сварим между собой детали и производим сборку механических узлов. Зачистка, обезжиривание, покраска. Осмотр готовых изделий на производстве. Окончательная оплата за изделия из металла.
4
Доставка заказа на объект или терминал транспортной компании.
Складываем, стягиваем элементы в пачки. Лёгкие элементы, прокладываем рейками и брусками тяжелые элементы. Грузим, отвозим куда нужно. Подбираем машины по размеру и весу конструкции, по необходимости используем тралы.
Особенности зданий из металлоконструкций
Высокая прочность и долговечность
Расчётные нагрузки, материал и требования к эксплуатации каркаса определяются проектом.
Быстрота строительства
Срок и последовательность монтажа определяются проектом и графиком конкретного заказа.
Экономия на фундаментах
Легкость металлоконструкций снижает нагрузку на основание, позволяя применять менее массивные фундаменты.
Возможность свободной планировки
Отсутствие несущих стен внутри помещения открывает простор для дизайна и функционального зонирования пространства.
Экологическая чистота
Происхождение и характеристики материала уточняют по документам поставки; порядок обращения с конструкцией после эксплуатации зависит от проекта.
Простота модернизации и расширения
Модульная конструкция позволяет легко добавлять новые секции или изменять внутреннее пространство.
Заказать консультацию
Мы поможем вам выбрать подходящий товар и предоставим все необходимые консультации.
Примеры выполненных работ
Реализованные проекты по строительству и производству металлоконструкций
Посмотрите на наше производство
Преимущества работы с нами
Мы построили сервис на профессионализме и качестве
Технические требования
Материалы, характеристики и комплектность фиксируются в проекте и спецификации
Работа по проекту
Изготавливаем конструкции по согласованным чертежам и техническому заданию
Собственное производство
Состав проектирования, изготовления и монтажа согласуем для вашего заказа
Доставка по Санкт-Петербургу и Ленинградской области
Возим по Санкт-Петербургу и Ленинградской области. При необходимости организуем отгрузку и в другие регионы России.
Как устроен и как работает подъёмник 10ВД
Конструкция и принцип работы

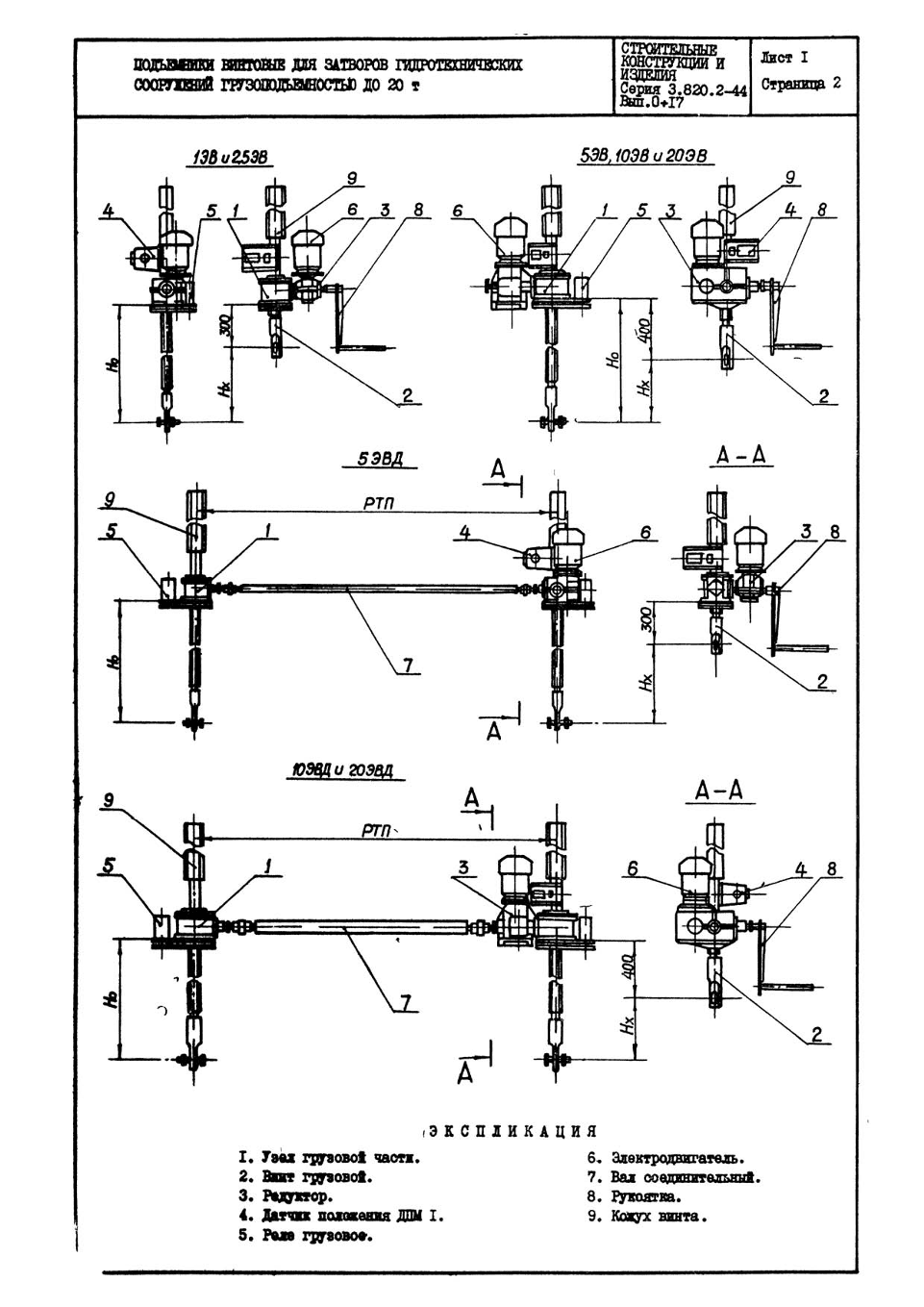

10ВД — двухвинтовой подъёмник с ручным приводом. Два грузовых винта с трапецеидальной резьбой Tr.70х20(Р10) связаны с проушинами затвора; вращением рукоятки оператор поднимает или опускает полотно. Тяговое усилие распределяется на две точки по 5 тс — отсюда обозначение г.п. 2х5 тс.
Резьба грузового винта трапецеидальная и самотормозящаяся. За счёт профиля затвор фиксируется в любом положении без храповика или отдельного тормоза: оператор может отпустить рукоятку на любой высоте подъёма, и полотно не пойдёт вниз. Усилие на рукоятке при номинальном тяговом усилии — 23 кгс, с ним справляется один человек, электропитание не нужно. Это и есть смысл ручного исполнения: затвор, который трогают несколько раз за сезон, не требует привода под напряжением.
Подбор по высоте затвора и полному ходу
Как подобрать под проект
Подъёмник выбирают не по грузоподъёмности — она фиксирована, 2х5 тс, — а по геометрии сооружения. Определяющих размера два: Но (расстояние от подошвы подъёмника до оси проушины опущенного затвора) — 2,0–4,2 м и Нх (полный ход затвора) — 1,5–3,8 м. От их сочетания зависит и масса изделия: от 330 до 504 кг.
Частая ошибка при заказе — взять ход с запасом «на всякий случай». Лишний ход означает более длинный винт: при полностью опущенном затворе он выступает над механизмом, мешает обслуживанию, а порой не вписывается в габарит павильона над затвором. Поэтому Но и Нх берут по отметкам порога и верхнего положения затвора из КМ/КМД, а не округляют вверх.
Монтаж, приёмка и эксплуатация
Монтаж и эксплуатация
При установке двухвинтового подъёмника главное — соосность винтов с проушинами затвора. Если рама механизма встала с перекосом, винт идёт с боковой нагрузкой, резьба закусывает, а усилие на рукоятке растёт выше паспортных 23 кгс. Закладные под подъёмник выставляют по уровню и проверяют совпадение осей до бетонирования.
При приёмке затвор прогоняют на полный ход в обе стороны: он должен сесть на порог без остаточного зазора, а в верхнем положении винт не должен упираться в ограничитель. Расчётное время подъёма на 1 м вручную — около 19 минут; заметно большее усилие или рывки на рукоятке означают перекос или загрязнение резьбы. Винтовую пару держат в смазке, открытую резьбу периодически очищают от наносов — для затворов на воде это обычный пункт регламента.
